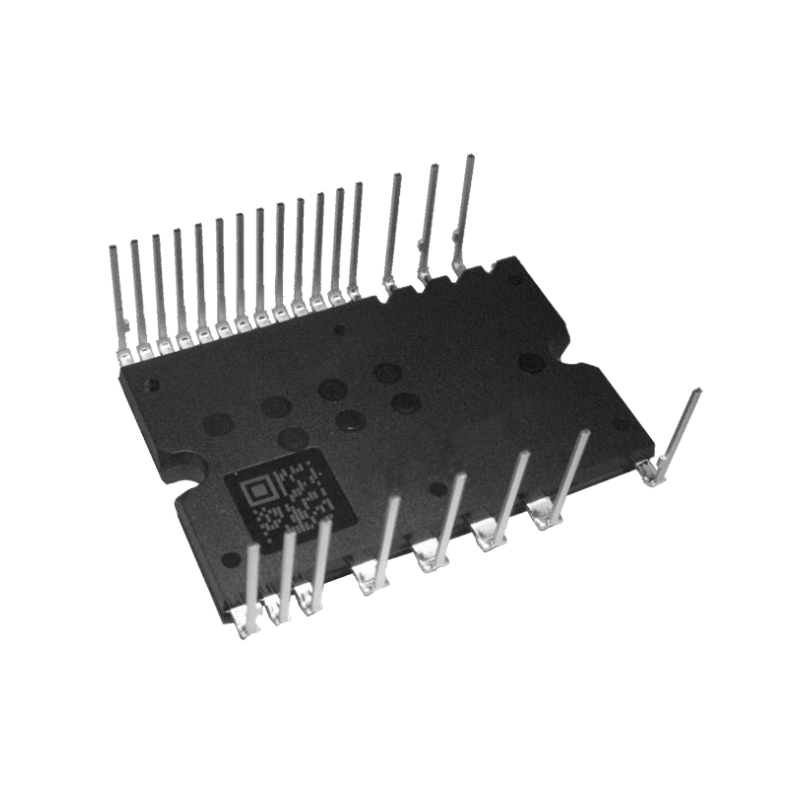

PSS10S92F6-AG 600V 10A 3 Faz IPM IGBT Motor Sürücü Modül
FE48756
- Üretici
- Mitsubishi
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- PSS10S92F6
PSS10S92F6-AG 600V 10A 3 Faz IPM IGBT Motor Sürücü Modül Hakkında
PSS10S92F6-AG Mitsubishi Super Mini DIPIPM, 600V gerilim dayanımı ve 10A akım kapasitesi ile AC 100–240V sınıfı düşük güçlü inverter motor sürücü uygulamaları için tasarlanmış entegre 3 faz IGBT modülüdür.
| Teknik Özellik | Değer |
|---|---|
| Model | PSS10S92F6-AG |
| Seri | Super Mini DIPIPM Ver.6 |
| IGBT Teknolojisi | CSTBT |
| Yapı | 3 Faz DC/AC Inverter (6 IGBT + FWD) |
| Collector-Emitter Gerilimi (VCES) | 600 V |
| Sürekli Akım (IC) | ±10 A (@Tc=25°C) |
| Tepe Akım (ICP) | ±20 A (<1ms) |
| DC-Link Gerilimi (VCC) | Max 450 V (Surge 500V) |
| Gate Besleme (VD) | 13.5 – 16.5 V |
| VCE(sat) | Typ. 1.70 V (@10A, 25°C) |
| PWM Frekansı | Max 20 kHz |
| Allowable RMS Akım | 5 Arms @5kHz / 3 Arms @15kHz |
| Short Circuit Trip Level | Typ. 0.48 V (CIN ref) |
| Sıcaklık İzleme | Analog VOT Çıkışı (2.63V @90°C typ.) |
| Koruma Fonksiyonları | SC (N-side), UV (P/N-side), Fault Output |
| İzolasyon Dayanımı | 1500 Vrms / 1 dk |
| Termal Direnç (IGBT) | 4.7 °C/W (per 1/6 module) |
| Ağırlık | 8.5 g |
