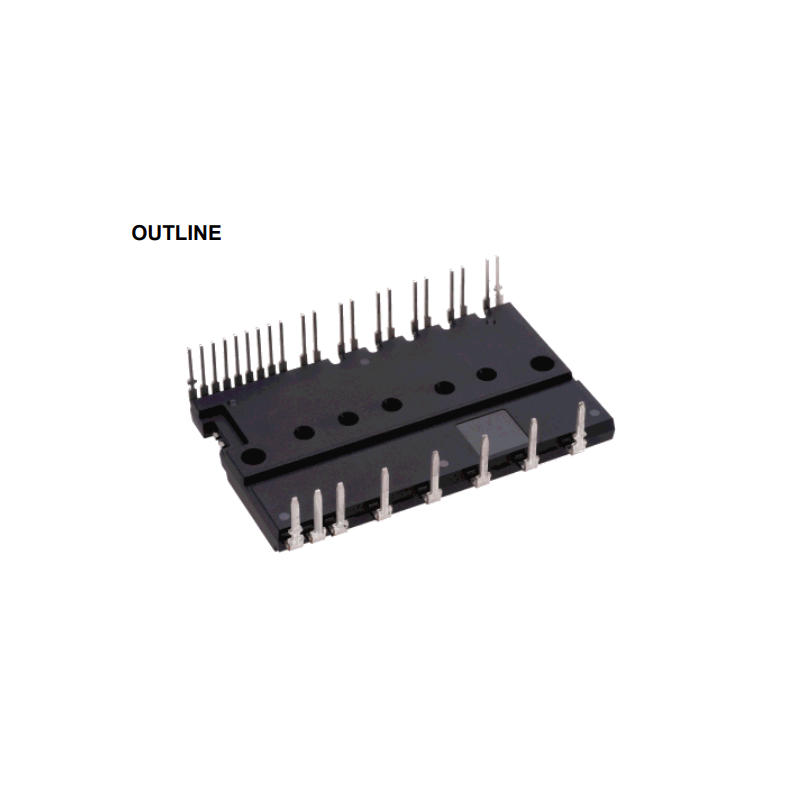

PSS50S71F6 600V 50A DIPIPM Akıllı Güç Modülü Hakkında
PSS50S71F6, Mitsubishi Electric’in CSTBT IGBT teknolojisine sahip, entegre sürücülü ve korumalı 3 fazlı inverter modülüdür (DIPIPM). 600V / 50A sınıfındadır ve özellikle 100-240Vrms AC motor kontrol uygulamaları için tasarlanmıştır. Datasheet ana fonksiyon ve sınıf bilgileri sayfa 1’de yer almaktadır.
| Teknik Özellik | Değer |
|---|---|
| Model | PSS50S71F6 |
| Tip | 3 Faz DIPIPM |
| Maksimum Gerilim (VCES) | 600 V |
| Nominal Akım | 50 A (Peak IOP) |
| Kontrol Besleme | 15 V (13.5–16.5 V) |
| PWM Frekansı | 20 kHz (max) |
| Koruma | SC, UV (N & P Side), Fault Output |
| Sıcaklık Çıkışı | Analog VOT |
| İzolasyon | 2500 Vrms |
| Paket Tipi | Transfer Molding DIPIPM |
