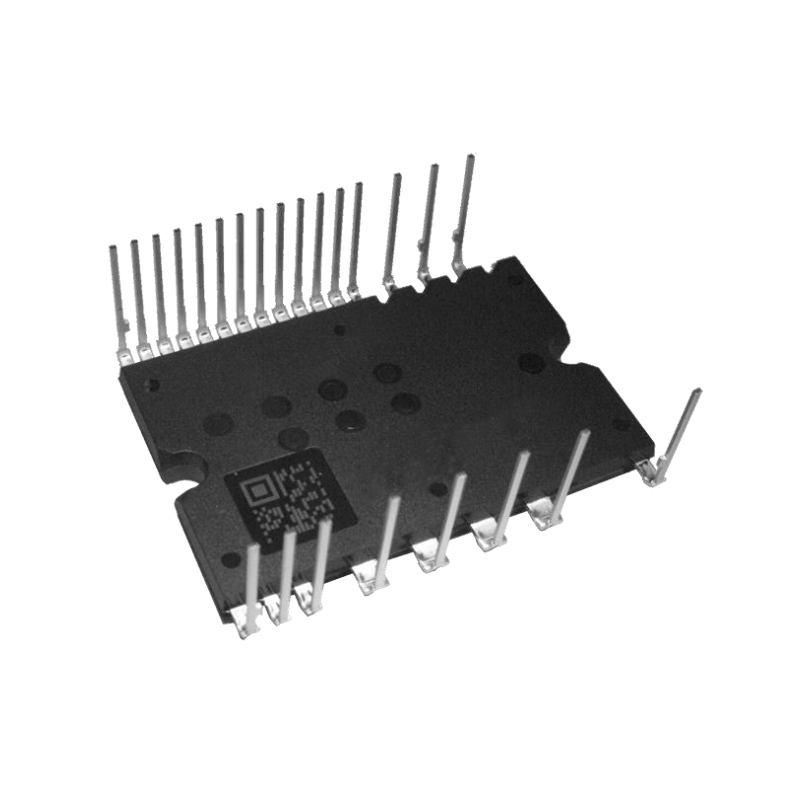

PSS15S92E6-AG 600V 15A 3 Faz Akıllı DIP IPM IGBT Motor Sürücü Modül
FE48748
- Üretici
- Mitsubishi
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- PSS15S92E6
PSS15S92E6-AG 600V 15A 3 Faz Akıllı DIP IPM IGBT Motor Sürücü Modül Hakkında
PSS15S92E6-AG Mitsubishi Super Mini DIPIPM, 600V gerilim dayanımı ve 15A akım kapasitesi ile AC 100–240V sınıfı düşük güçlü motor sürücü uygulamaları için tasarlanmış entegre 3 faz inverter modülüdür.
| Teknik Özellik | Değer |
|---|---|
| Model | PSS15S92E6-AG |
| Seri | Super Mini DIPIPM Ver.6 |
| Yapı | 3 Faz DC/AC Inverter (6 IGBT + FWD) |
| IGBT Teknolojisi | CSTBT |
| Collector-Emitter Gerilimi (VCES) | 600 V |
| Sürekli Kolektör Akımı (IC) | ±15 A (@Tc=25°C) |
| Tepe Akım (ICP) | ±30 A (<1ms) |
| Besleme Gerilimi (VCC) | Max 450 V (Surge 500V) |
| Kontrol Besleme (VD) | 13.5 – 16.5 V |
| VCE(sat) | Typ. 1.70 V (@15A, 25°C) |
| PWM Frekansı | Max 20 kHz |
| Koruma Fonksiyonları | Short Circuit (SC), Under Voltage (UV), Over Temperature (OT) |
| Fault Çıkışı | Open-Drain FO (min 20µs pulse) |
| İzolasyon Dayanımı | 1500 Vrms (1 dk) |
| Çalışma Sıcaklığı (Tj) | -20°C ~ +125°C |
| Ağırlık | Typ. 8.5 g |
