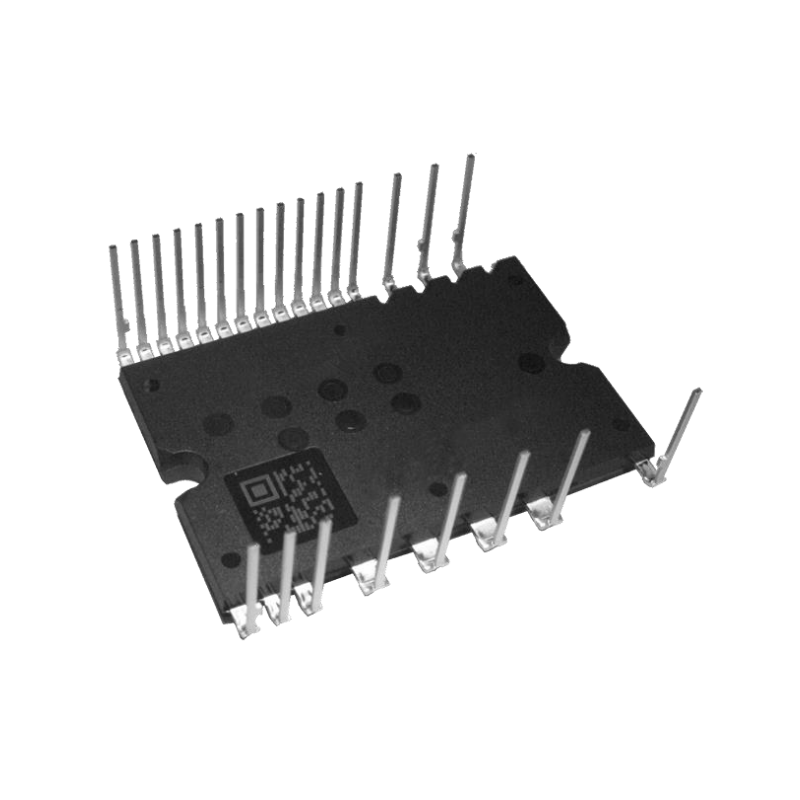

PS219B2-ST 600V 5A 3 Faz Akıllı IPM IGBT Motor Sürücü Modül
FE48764
- Üretici
- Mitsubishi
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- PS219B2
PS219B2-ST 600V 5A 3 Faz Akıllı IPM IGBT Motor Sürücü Modül Hakkında
PS219B2-ST Mitsubishi Super Mini DIPIPM, 600V gerilim dayanımı ve 5A akım kapasitesi ile tasarlanmış, düşük güçlü motor sürücü uygulamaları için entegre 3 faz IGBT modülüdür.
| Teknik Özellik | Değer |
|---|---|
| Model | PS219B2-ST |
| Seri | Super Mini DIPIPM |
| Yapı | 3 Faz DC/AC Inverter (6 IGBT + FWD) |
| IGBT Teknolojisi | CSTBT |
| Collector-Emitter Gerilimi (VCES) | 600 V |
| Sürekli Akım (IC) | ±5 A |
| Tepe Akım (ICP) | ±10 A (<1ms) |
| DC-Link Gerilimi (VCC) | Max 450 V (Surge 500V) |
| Gate Besleme (VD) | 13.5 – 16.5 V |
| VCE(sat) | Typ. 1.50 V (@5A, 25°C) |
| PWM Frekansı | Max 20 kHz |
| Short Circuit Trip Seviyesi | Typ. 0.48 V (CIN ref) |
| Under Voltage (N-side) | Trip: 10.3–12.5 V |
| Over Temperature (OT) | Trip: 100–140°C (Typ.120°C) |
| Fault Çıkışı | Open Drain FO (min 20µs) |
| İzolasyon Dayanımı | 1500 Vrms / 1 dk |
| Termal Direnç (IGBT) | 4.7 °C/W (per 1/6 module) |
| Ağırlık | 8.5 g |
