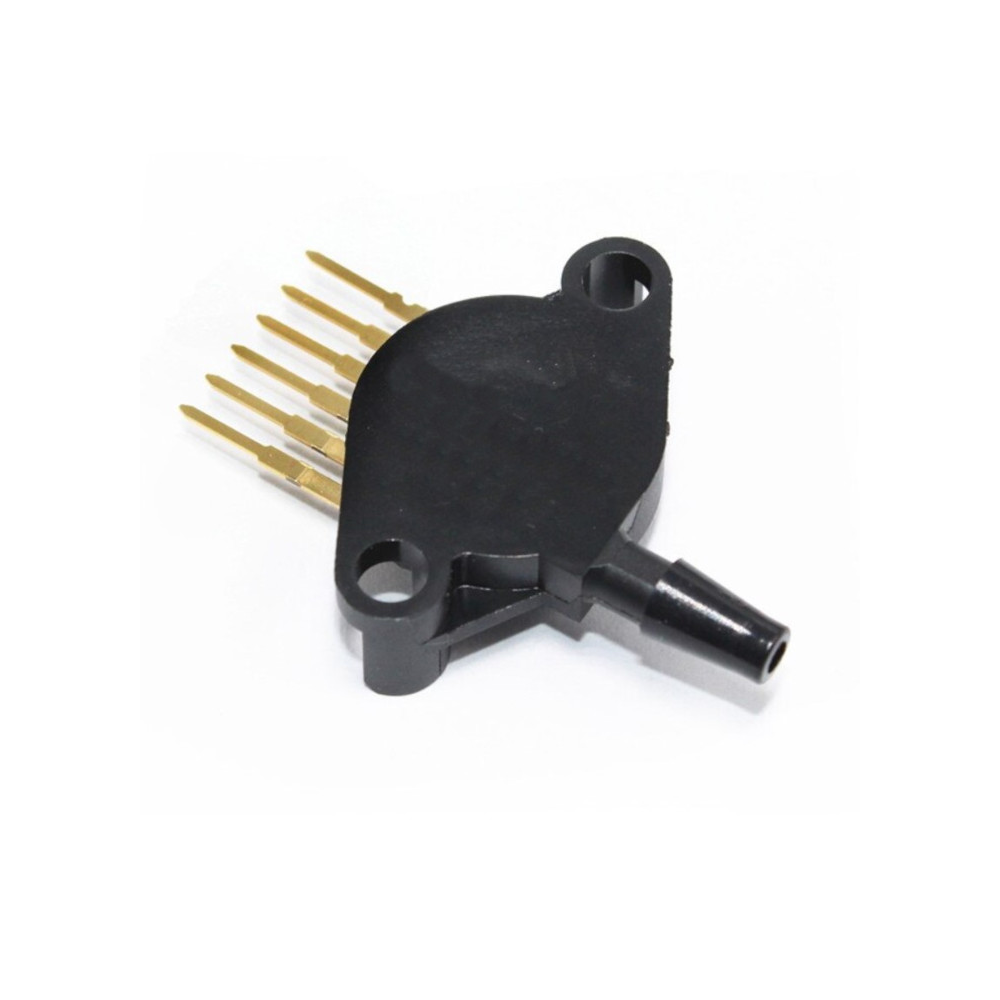

MPX5700AP Basınç Sensörü Hakkında
MPX5700AP, NXP (eski Freescale) tarafından üretilen, 0–700 kPa ölçüm aralığına sahip absolute (mutlak) tip bir basınç sensörüdür. Sensör; sıcaklık kompanzasyonlu, kalibre edilmiş ve entegre yapısı sayesinde, uygulanan basınca doğrusal analog gerilim çıkışı üretir.
MPX5700AP, özellikle mikrodenetleyici ve mikroişlemci tabanlı sistemler için tasarlanmıştır ve ADC girişlerine doğrudan bağlanabilir. Yüksek basınç ölçümü gerektiren endüstriyel uygulamalar, pnömatik sistemler, pompa ve kompresör kontrolü ile otomotiv uygulamalarında yaygın olarak kullanılır. Dayanıklı epoksi unibody gövde yapısı uzun süreli ve kararlı kullanım sağlar.
| Model | MPX5700AP |
| Basınç Tipi | Absolute (Mutlak) |
| Basınç Ölçüm Aralığı | 0 – 700 kPa (0 – 101.5 psi) |
| Besleme Gerilimi | 5.0 V DC (4.75 – 5.25 V) |
| Besleme Akımı | ≈ 7 mA (tipik) |
| Çıkış Tipi | Analog Gerilim |
| Çıkış Gerilimi | 0.2 – 4.7 V |
| Hassasiyet | ≈ 6.4 mV / kPa |
| Doğruluk (0–85°C) | ±2.5 %FS |
| Tepki Süresi | ≤ 1 ms |
| Sıcaklık Kompanzasyonu | 0°C ~ +85°C |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
| Maks. Aşırı Basınç | 2800 kPa |
| Paket Tipi | Unibody, Portlu (Case 867B) |
| Pin Sayısı | 6 Pin |
Kaynaklar
Veri Sayfası
FE48591 PDF
