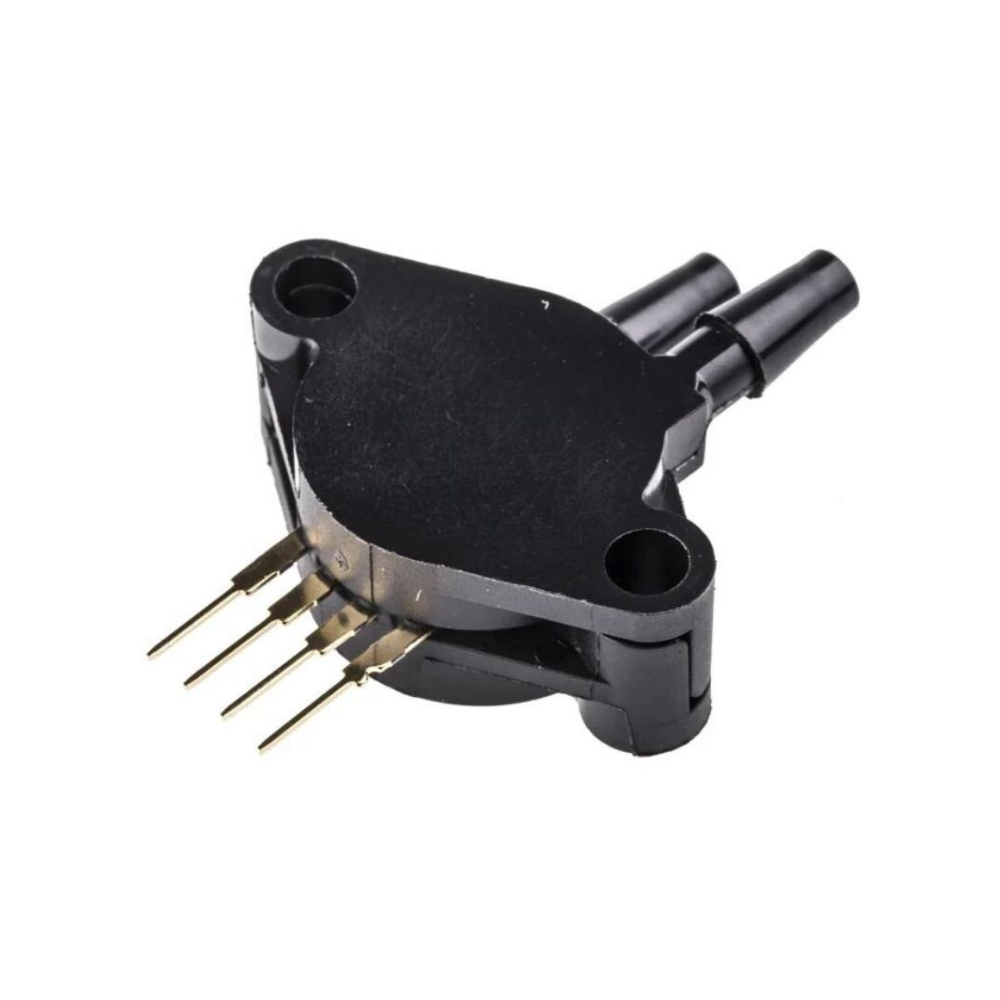

MPX2010DP Basınç Sensörü Hakkında
MPX2010DP, NXP tarafından üretilen, 0–10 kPa ölçüm aralığına sahip diferansiyel tip bir basınç sensörüdür. Silikon piezorezistif yapı üzerine entegre edilmiş strain gauge ve ince film direnç ağı sayesinde, uygulanan basınca doğrusal ve yüksek hassasiyetli analog gerilim çıkışı üretir.
Sensör, sıcaklık kompanzasyonlu ve lazer trimli yapısı ile geniş sıcaklık aralığında kararlı ölçüm sağlar. Hava akış kontrolü, medikal solunum cihazları, endüstriyel kontrol sistemleri ve hassas basınç anahtarlama uygulamalarında yaygın olarak kullanılır. Diferansiyel ölçüm yapısı sayesinde P1–P2 basınç farklarını algılayabilir. Teknik veriler üretici datasheet’ine dayanmaktadır.
| Model | MPX2010DP |
| Basınç Tipi | Diferansiyel |
| Basınç Aralığı | 0 – 10 kPa |
| Besleme Gerilimi | 10 – 16 V DC |
| Besleme Akımı | ≈ 6 mA |
| Çıkış Tipi | Analog Diferansiyel Gerilim |
| Hassasiyet | ≈ 2.5 mV/kPa |
| Full Scale Span | ≈ 25 mV |
| Doğrusallık | ±1 %FS |
| Tepki Süresi | ≤ 1 ms |
| Sıcaklık Kompanzasyonu | 0°C ~ +85°C |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
| Maks. Aşırı Basınç | 75 kPa |
| Paket Tipi | Unibody (Case 344C) |
| Pin Sayısı | 4 Pin |
