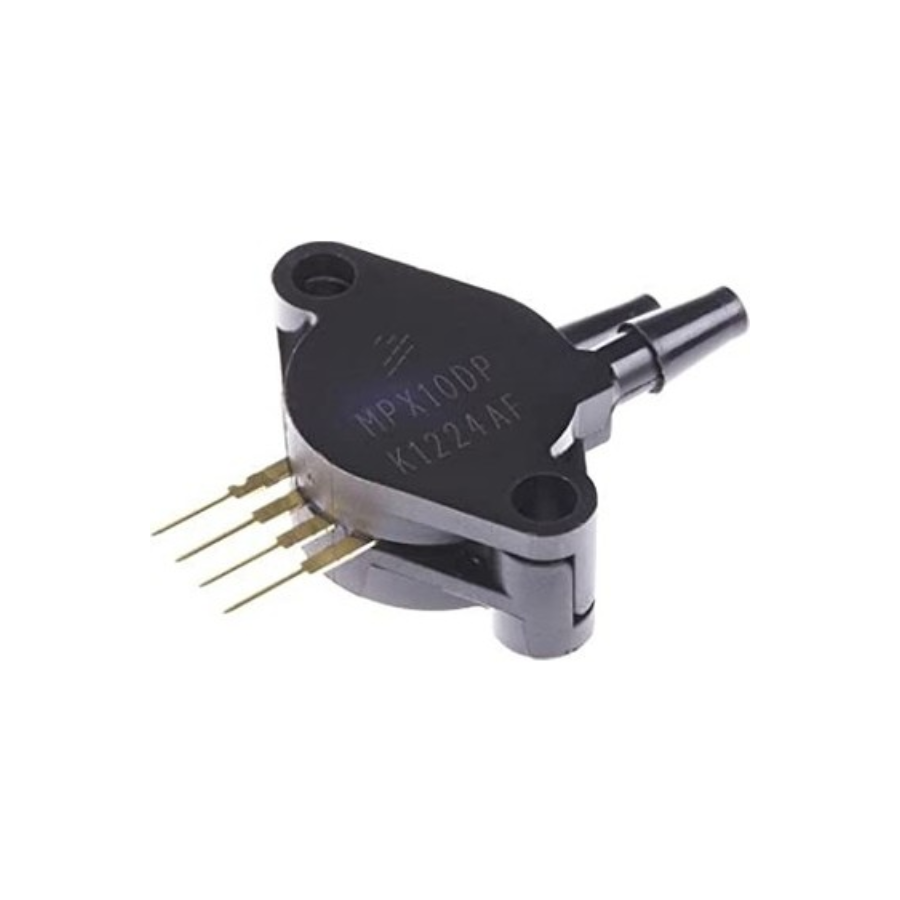

MPX10DP Basınç Sensörü Hakkında
MPX10DP, 0 – 10 kPa aralığında diferansiyel basınç ölçümü yapabilen, kompanzasyonsuz (uncompensated) piezorezistif bir basınç sensörüdür. Silikon diyafram üzerine entegre edilmiş tek elemanlı strain gauge yapısı sayesinde uygulanan basınçla doğrusal orantılı analog voltaj çıkışı üretir.
MPX10DP, harici sıcaklık kompanzasyonu ve sinyal koşullandırma devrelerini kullanıcıya bırakacak şekilde tasarlanmıştır. Bu sayede düşük maliyetli ve esnek çözümler geliştirilebilir. Ratiometrik çıkış özelliği sayesinde besleme gerilimi değişimleri ölçüm oranını etkilemez.
Hava akışı kontrolü, sızıntı tespiti, pnömatik sistemler, seviye ölçümü, robotik ve endüstriyel kontrol uygulamalarında yaygın olarak kullanılır. MPX10DP, iki portlu yapısı ile P1 > P2 olacak şekilde diferansiyel basınç ölçümüne uygundur.
Pin Bilgisi (MPX10DP – Case 344C)
-
Pin 1: GND
-
Pin 2: +VOUT
-
Pin 3: VS (Besleme)
-
Pin 4: −VOUT
Not: Sensör kompanzasyonsuzdur. Geniş sıcaklık aralıklarında kullanım için harici sıcaklık kompanzasyonu ve op-amp ile sinyal yükseltme önerilir.
| Ürün Tipi | Diferansiyel Basınç Sensörü |
| Model | MPX10DP |
| Basınç Türü | Diferansiyel |
| Ölçüm Aralığı | 0 – 10 kPa |
| Besleme Gerilimi | 3.0 – 6.0 V DC |
| Besleme Akımı | ≈ 6 mA |
| Çıkış Tipi | Analog Diferansiyel Voltaj (+Vout / -Vout) |
| Hassasiyet | ≈ 3.5 mV / kPa |
| Full Scale Span | 20 – 50 mV (tipik 35 mV) |
| Doğrusallık Hatası | ±1 % VFSS |
| Tepki Süresi | ≈ 1 ms |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
| Paket Tipi | Unibody, Case 344C-01 (Çift Port) |
