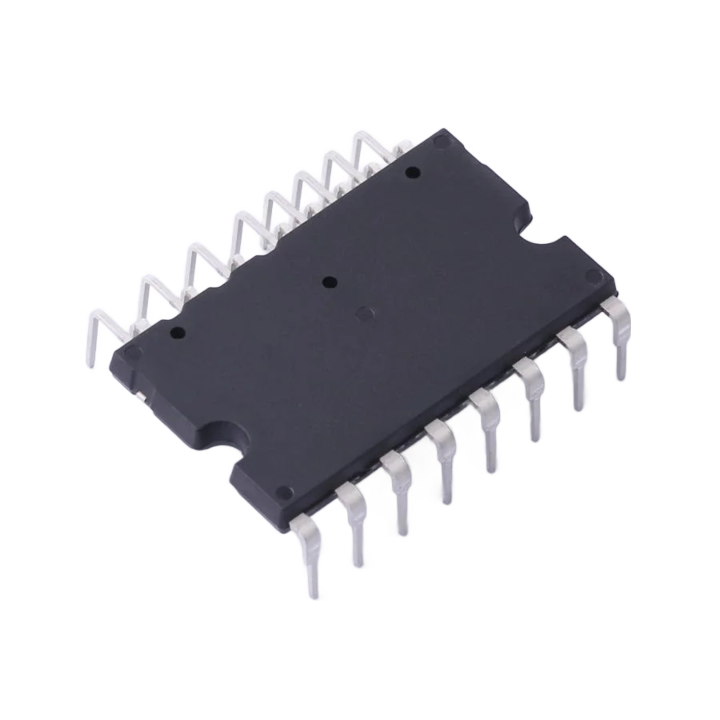

IKCM15L60GA 15A 600V IPM IGBT Modül Hakkında
IKCM15L60GA, Infineon’un CIPOS™ (Control Integrated Power System) serisine ait, 3 fazlı inverter uygulamaları için tasarlanmış akıllı güç modülüdür. Modül içerisinde 600V / 15A TRENCHSTOP™ IGBT’ler, entegre gate sürücü devreleri, bootstrap diyotları ve koruma fonksiyonları tek pakette sunulur.
Dahili aşırı akım koruması (ITRIP), düşük gerilim kilitleme (UVLO), termal izleme (NTC) ve fault çıkışı (VFO) sayesinde sistem güvenliği artırılır. Özellikle çamaşır makinesi, bulaşık makinesi, klima, fan ve düşük güçlü motor sürücüleri gibi ev tipi ve endüstriyel uygulamalarda yaygın olarak kullanılır. Kompakt yapısı ve yüksek entegrasyon seviyesi, PCB alanını ve harici bileşen ihtiyacını önemli ölçüde azaltır.
| Model | IKCM15L60GA |
| Ürün Tipi | CIPOS™ Akıllı Güç Modülü (IPM) |
| Inverter Yapısı | 3 Fazlı Köprü (3-Phase Bridge) |
| IGBT Gerilimi | 600 V |
| Çıkış Akımı | 15 A (TC=25°C) |
| Tepe Akımı | 30 A (< 1 ms) |
| DC Bus Gerilimi | 0 – 450 V DC |
| Kontrol Beslemesi (VDD) | 14.5 – 18.5 V (tipik 15–16 V) |
| Giriş Lojik Seviyesi | 3.3V / 5V uyumlu |
| Maks. Anahtarlama Frekansı | 20 kHz |
| Dahili Koruma | Aşırı Akım, UVLO, Termal İzleme, Fault Output |
| Termistör | Dahili NTC (85 kΩ @25°C) |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
| İzolasyon Dayanımı | 2000 Vrms / 1 dk |
| Paket Tipi | DIP IPM (Dual In-Line) |
