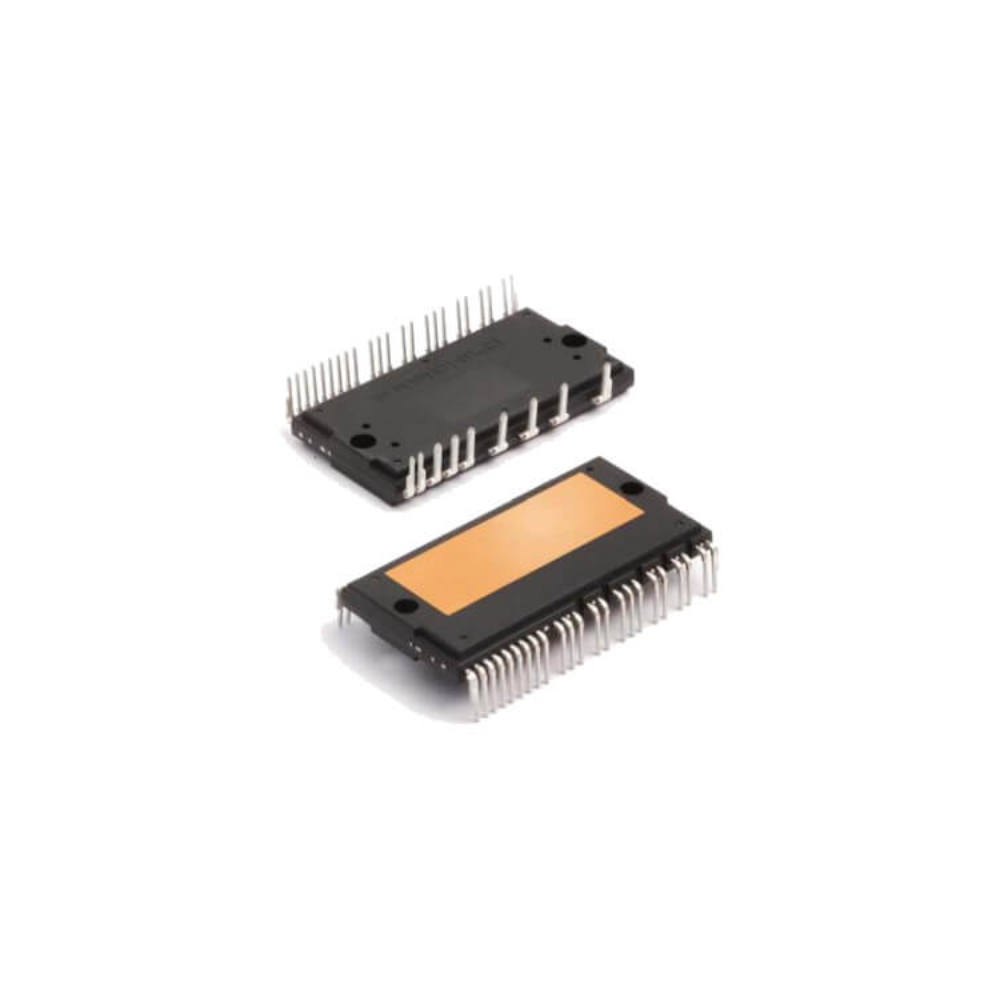

FPAM30LH60 30A 600V S32EA IPM IGBT Modül
2.871,18 TL
300,37 TL den başlayan taksitlerle!
0 Puan / 0 Yorum
FPAM30LH60, ON Semiconductor (eski Fairchild) tarafından geliştirilen PFC SPM® 2 serisi, 2-faz interleaved PFC (Power Factor Correction) uygulamaları için tasarlanmış entegre güç modülüdür. Modül; 2 adet 600V / 30A IGBT, yüksek performanslı diyotlar, tam dalga doğrultucu, gate sürücü devreleri ve koruma mekanizmalarını tek bir pakette sunar.
Dahili aşırı akım koruması (OCP), düşük gerilim kilitleme (UVLO), arıza çıkışı (Fault Output) ve NTC termistör sayesinde sistem güvenliği artırılır. 20 kHz anahtarlama frekansı için optimize edilmiştir ve endüstriyel, medikal ve yüksek güçlü SMPS/PFC tasarımlarında yaygın olarak kullanılır. Al₂O₃ DBC substrat yapısı sayesinde düşük termal direnç ve yüksek ısı yayılım performansı sunar.
Dahili aşırı akım koruması (OCP), düşük gerilim kilitleme (UVLO), arıza çıkışı (Fault Output) ve NTC termistör sayesinde sistem güvenliği artırılır. 20 kHz anahtarlama frekansı için optimize edilmiştir ve endüstriyel, medikal ve yüksek güçlü SMPS/PFC tasarımlarında yaygın olarak kullanılır. Al₂O₃ DBC substrat yapısı sayesinde düşük termal direnç ve yüksek ısı yayılım performansı sunar.
| Model | FPAM30LH60 |
| Ürün Tipi | PFC SPM® 2 Güç Modülü |
| PFC Yapısı | 2-Faz Interleaved PFC |
| IGBT Gerilimi | 600 V |
| IGBT Akımı | 30 A (her faz) |
| Tepe Akımı | 60 A (≤1 ms) |
| Besleme Gerilimi (VCC) | 13.5 – 16.5 V (tipik 15 V) |
| Çalışma Frekansı | 20 kHz |
| Dahili Koruma | OCP, UVLO, Fault Output, NTC |
| İzolasyon Dayanımı | 2500 Vrms / 1 dk |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
| Termal Direnç (IGBT) | 0.93 °C/W (junction-case) |
| Paket Tipi | SPM® 2 Modül (S32EA-032) |
| Ağırlık | ≈ 32 g |
