Görseller temsilidir, tam özellikler için datasheet'e bakınız.

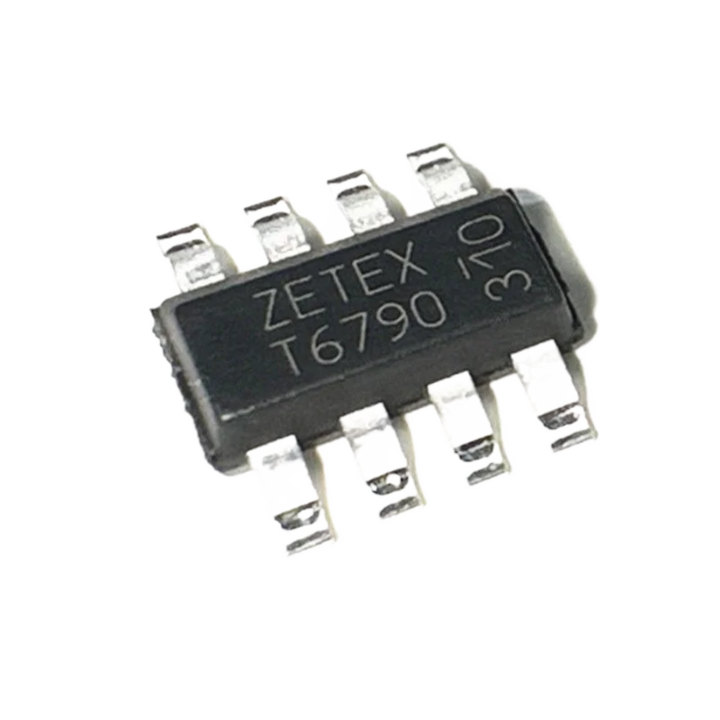

ZDT6790 (T6790) 2A 45V 2.75 SOT-223-8 BJT Transistör
ZDT6790TA
- Üretici
- Diodes Incorporated
- Kılıf / Paket
- —
- Aile / Seri
- ZDT6790
ZDT6790 (T6790) 2A 45V 2.75 SOT-223-8 BJT Transistör Hakkında
ZDT6790, tek bir gövde içerisinde yer alan komplementer NPN + PNP orta güç transistör çiftidir. Yüksek kazanç (hFE), hızlı anahtarlama ve kompakt SM-8 (8 pin SOT223) paketi sayesinde alan kısıtı olan tasarımlarda önemli avantaj sağlar.
Her iki transistör de 2A sürekli kolektör akımı ve 6A tepe akım desteği sunar. NPN tarafı 45V, PNP tarafı ise 40–50V gerilim dayanımına sahiptir. 175°C junction sıcaklığı ve 2.75W’a kadar güç dağılımı ile sürücü katları, push-pull çıkışlar, amplifikatör devreleri ve genel anahtarlama uygulamalarında güvenle kullanılabilir.
| Type Designator | ZDT6790 |
|---|---|
| Transistör Tipi | Komplementer BJT (NPN + PNP) |
| Paket Tipi | SM-8 (8 Pin SOT223) |
| Maks. Kolektör Akımı (IC) | 2 A (Sürekli), 6 A (Tepe) |
| Maks. Güç Dağılımı (Pd) | 2.75 W (Her iki die aktif) |
| Collector-Emitter Gerilimi (VCEO) | NPN: 45 V PNP: 40 V |
| Collector-Base Gerilimi (VCBO) | NPN: 45 V PNP: -50 V |
| Emitter-Base Gerilimi (VEBO) | ±5 V |
| Junction Sıcaklığı (Tj) | -55 °C ~ +150 °C |
| DC Akım Kazancı (hFE) | NPN: 150 – 500 PNP: 150 – 800 |
| Geçiş Frekansı (fT) | NPN: 150 MHz PNP: 100 MHz |
| VCE(sat) | NPN: 0.1 – 0.5 V PNP: -0.25 – -0.75 V |
| Anahtarlama Süresi | NPN: ton 33 ns / toff 1300 ns PNP: ton 35 ns / toff 600 ns |
| Uygulama Alanları | Push-Pull Devreler, Sürücü Katları, Amplifikatörler, Güç Anahtarlama |
| Catalog | Discrete Semiconductors - Complementary BJTs |
