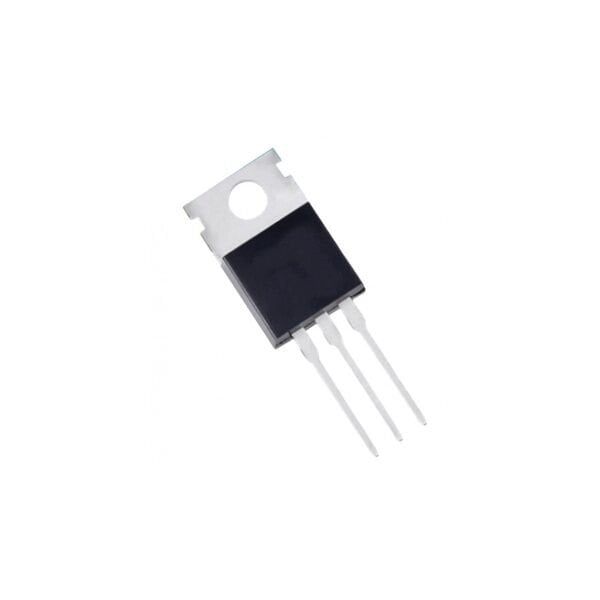

VS-30CTQ060 2x15A 60V TO-220 Schottky Diyot
VS-30CTQ060
- Üretici
- Vishay
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- VS-30CTQ060
VS-30CTQ060 2x15A 60V TO-220 Schottky Diyot Hakkında
30CTQ060 TO-220 Schottky Diyot, yüksek akım gerektiren güç elektroniği uygulamaları için tasarlanmış ortak katotlu (common cathode), çift diyotlu bir Schottky doğrultucudur. Düşük ileri yönde gerilim düşümü sayesinde verimliliği artırır ve yüksek frekanslı anahtarlamalı güç kaynaklarında kayıpları minimize eder.
Her bir bacağı 15A, toplamda 30A akım taşıma kapasitesine sahiptir. 60V ters gerilim dayanımı ve 150°C maksimum birleşim sıcaklığı ile zorlu çalışma koşullarında güvenilir performans sunar. TO-220 kılıfı sayesinde soğutucu montajına uygundur.
| Diyot Tipi | Schottky Doğrultucu |
|---|---|
| Devre Yapısı | Ortak Katot (Common Cathode) |
| Toplam Akım Kapasitesi | 30 A |
| Bacak Başına Akım | 2 x 15 A |
| Maksimum Ters Gerilim (VR) | 60 V |
| İleri Yönde Gerilim Düşümü | 0.56 V @ 15A (125°C) |
| Tepe Darbe Akımı (IFSM) | 1000 A (5µs) |
| Maksimum Güç Kaybı | 250 W sınıfı (uygulamaya bağlı) |
| Çalışm |
