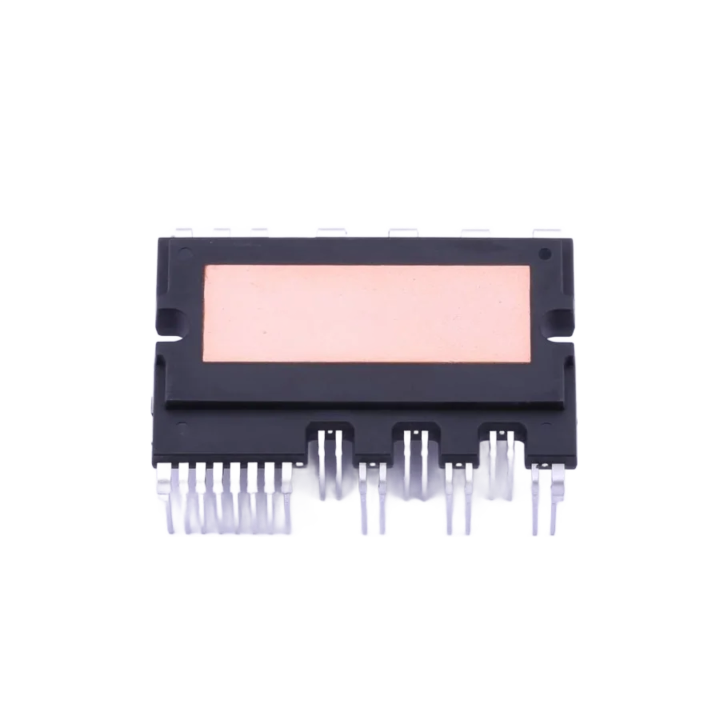

SD20A60FA 600V 20A 3 Faz IGBT Motor Sürücü IPM Modül Hakkında
SD20A60FA 3 Faz IGBT Motor Sürücü Modül, 600V gerilim dayanımı ve 20A akım kapasitesi ile tasarlanmış yüksek entegrasyonlu bir Intelligent Power Module (IPM) çözümüdür. Özellikle düşük güçlü inverter uygulamaları için optimize edilmiştir.
Modül içerisinde:
-
6 adet düşük kayıplı 600V / 20A IGBT
-
3 adet yüksek gerilim half-bridge gate sürücü
-
Under-voltage, short-circuit ve over-temperature koruma devreleri
entegre olarak bulunur.
| Teknik Özellik | Değer |
|---|---|
| Model | SD20A60FA |
| Tip | 3 Faz Brushless DC Motor Sürücü IPM |
| IGBT Gerilimi (VCES) | 600 V |
| Nominal Akım | 20 A |
| IGBT Sayısı | 6 Adet Low-Loss IGBT |
| Gate Driver | Entegre Yüksek Gerilim Half-Bridge Driver |
| Koruma Özellikleri | Under Voltage, Over Current, Short Circuit, Over Temperature |
| MCU Arayüzü | 3.3V / 5V Uyumluluğu (Active High) |
| Akım Ölçüm | Her Faz İçin Bağımsız Negatif DC Terminal |
| Alarm Çıkışı | Low-Side UV ve Short Circuit Alarm |
| İzolasyon Dayanımı | 2500 Vrms / 1 dk |
| Paket Yapısı | DBC Tasarım, Düşük Termal Direnç |
