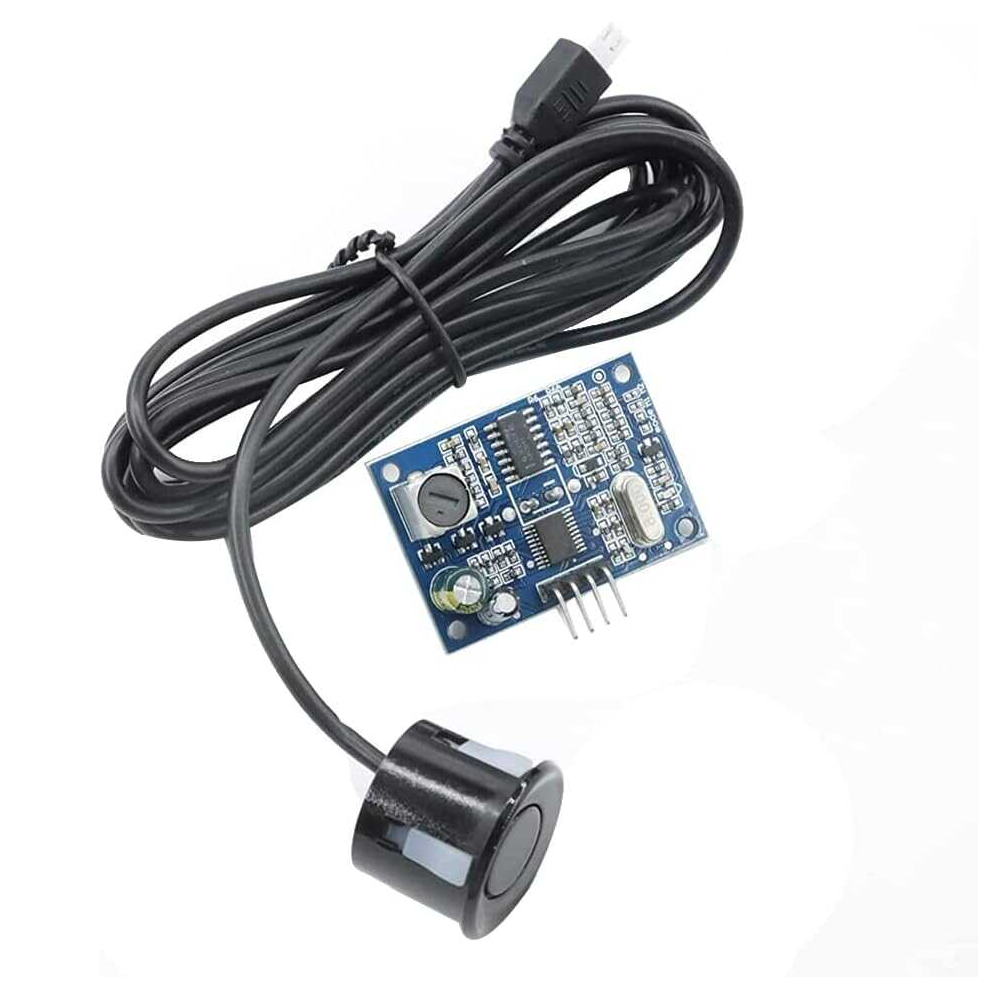

JSN-SR04T Su Geçirmez Ultrasonik Sensör Hakkında
JSN-SR04T su geçirmez ultrasonik mesafe sensörü, HC-SR04’ün dış ortam koşullarına uygun hale getirilmiş versiyonu olarak düşünülebilir. Su geçirmez (muhafazalı) ultrasonik probu sayesinde sıçrayan su, nem ve kir gibi etkenlere daha dayanıklıdır. Bu nedenle su tankı seviye ölçümü, dış mekân robotik projeler, engelden kaçan robotlar, otopark bariyerleri, mesafe/varlık algılama gibi uygulamalarda sıkça tercih edilir.
Kullanım mantığı HC-SR04 ile benzerdir: Trig pinine kısa bir tetik darbesi gönderilir, sensör 40kHz ultrasonik dalga yayar ve yansıyan sinyale göre Echo pininde mesafe ile orantılı bir darbe süresi üretir. Mikrodenetleyici bu süreyi ölçerek mesafeyi hesaplar. Bu yapı sayesinde Arduino, ESP32, STM32 ve benzeri kontrolcü kartlarla kolayca entegre edilir.
Not: JSN-SR04T’nin minimum ölçüm mesafesi yaklaşık olarak 25 cm civarındadır; çok yakın mesafe ölçümleri gereken uygulamalarda buna dikkat edilmesi gerekir.
| Teknik Özellik | Değer |
|---|---|
| Model | JSN-SR04T |
| Sensör Tipi | Su geçirmez ultrasonik mesafe sensörü |
| Çalışma Gerilimi | 5V DC |
| Bekleme Akımı | ≈ 5 mA |
| Çalışma Akımı | ≈ 30 mA |
| Akustik Frekans | 40 kHz |
| Ölçüm Aralığı | 25 cm – 4.5 m |
| Hassasiyet | ~ 0.5 cm |
| Görüş Açısı | < 50° |
| Bağlantı Pinleri | +5V, Trig, Echo, GND |
| Modül Boyutu | 41 mm × 28.5 mm |
| Çalışma Sıcaklığı | -10°C ~ +70°C |
| Saklama Sıcaklığı | -20°C ~ +80°C |
| Kullanım Alanları | Seviye ölçümü, dış ortam mesafe algılama, robotik, otomasyon |
