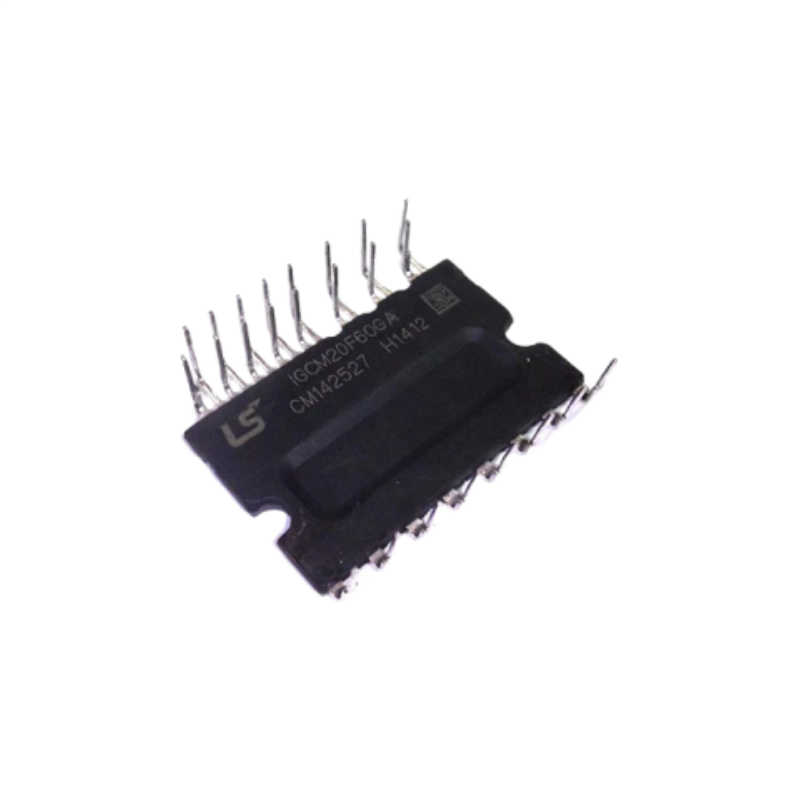

IGCM20F60GA 20A 600V IPM IGBT Modül Hakkında
IGCM20F60GA, Infineon’un CIPOS™ Mini ailesine ait, 600V / 20A üç fazlı entegre IGBT inverter modülüdür. RC-Drives IGBT yapısı ile optimize edilmiş SOI gate driver teknolojisini tek pakette birleştirir. Kompakt DIP 36x21 mm izole gövdesi sayesinde PCB alanını küçültürken, motor sürücü uygulamalarında güvenilir ve kararlı çalışma sağlar.
Modül; 6 adet 600V IGBT, entegre bootstrap diyotları, dahili sürücü katı ve NTC sıcaklık sensörü içerir. 3 fazlı AC motor sürücüler, ev tipi inverter uygulamaları ve düşük/orta güç endüstriyel sürücüler için tasarlanmıştır.
| Ürün Kodu | IGCM20F60GA |
| Modül Tipi | 3 Fazlı IGBT Inverter Modül (CIPOS™ Mini) |
| Maks. Bloklama Gerilimi (VCES) | 600 V |
| DC Link Gerilimi (VPN) | 450 V (500 V surge) |
| Sürekli Kolektör Akımı (IC) | ±20 A @ TC=25°C |
| Tepe Akım (IC peak) | ±45 A (<1 ms) |
| Kolektör-Emiter Doyum Gerilimi | 1.6 V typ. (15 A, 25°C) |
| Kısa Devre Dayanım Süresi | 5 µs (VDC ≤ 400 V) |
| Toplam Güç Kaybı (Ptot) | 32.6 W / IGBT |
| Çalışma Sıcaklığı (TJ) | -40°C ~ +150°C |
| İzolasyon Gerilimi | 2000 Vrms (1 dk) |
| Kontrol Besleme (VDD) | 14 – 18.5 V (16 V typ.) |
| Koruma Fonksiyonları | OCP (ITRIP), UVLO, Fault Output, Internal Deadtime, Cross-Conduction Prevention |
| Termistör | 85 kΩ @ 25°C (B=4092K) |
| Paket | DIP 36x21, Tam İzole |
