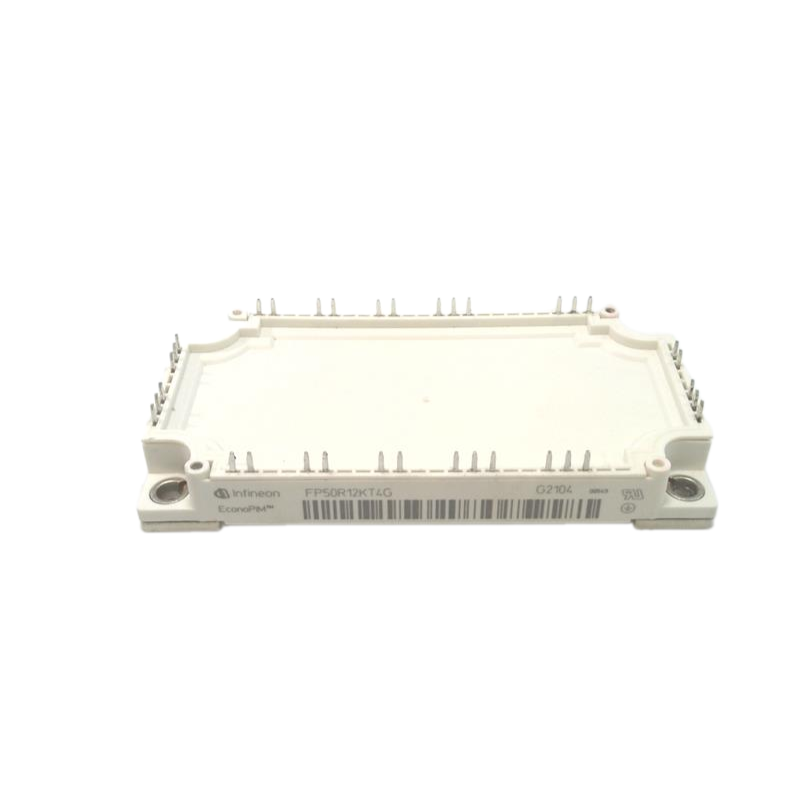

FP50R12KT4G 1200V 50A IGBT Güç Modülü
FE48733
- Üretici
- Infineon
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- FP50R12KT4G
FP50R12KT4G 1200V 50A IGBT Güç Modülü Hakkında
FP50R12KT4G, Infineon’un EconoPIM™3 ailesine ait, 1200V / 50A sınıfında, Trench/Fieldstop IGBT4 teknolojili yüksek performanslı bir güç modülüdür. Motor sürücüler, servo sistemler, yardımcı inverterler ve endüstriyel güç elektroniği uygulamaları için tasarlanmıştır.
Modül içerisinde:
-
3 Faz IGBT inverter köprüsü
-
Fren (Brake Chopper) IGBT ve diyotu
-
Dahili hızlı inverter diyotları
-
Dahili doğrultucu diyot
-
Entegre NTC sıcaklık sensörü
bulunmaktadır.
Al₂O₃ izoleli substrat ve bakır taban plakası sayesinde düşük termal direnç ve yüksek ısıl çevrim dayanımı sağlar. Endüstriyel standartlara uygun olarak IEC 60747, 60749 ve 60068 testlerinden geçirilmiştir.
Bu modül özellikle 400V AC sınıfı motor sürücülerde yaygın olarak tercih edilir.
| Teknik Özellik | Değer |
|---|---|
| Model | FP50R12KT4G |
| Ürün Serisi | EconoPIM™3 |
| IGBT Teknolojisi | Trench IGBT4 (Fieldstop) |
| Kolektör-Emiter Gerilimi (VCES) | 1200 V |
| Sürekli Kolektör Akımı (IC) | 50 A |
| Tepe Akım (ICRM) | 100 A |
| Gate-Emitter Maks. Voltaj (VGES) | ±20 V |
| VCE(sat) (50A, 25°C) | 1.85 – 2.15 V |
| Anahtarlama Enerjisi (Eon @ 150°C) | 5.7 mJ |
| Anahtarlama Enerjisi (Eoff @ 150°C) | 5.1 mJ |
| İnverter Diyot VRRM | 1200 V |
| NTC Direnci (25°C) | 5 kΩ |
| Çalışma Sıcaklığı (Tvj) | -40°C ~ +150°C |
| Ağırlık | 300 g |
| İzolasyon Test Gerilimi | 2.5 kV RMS |
