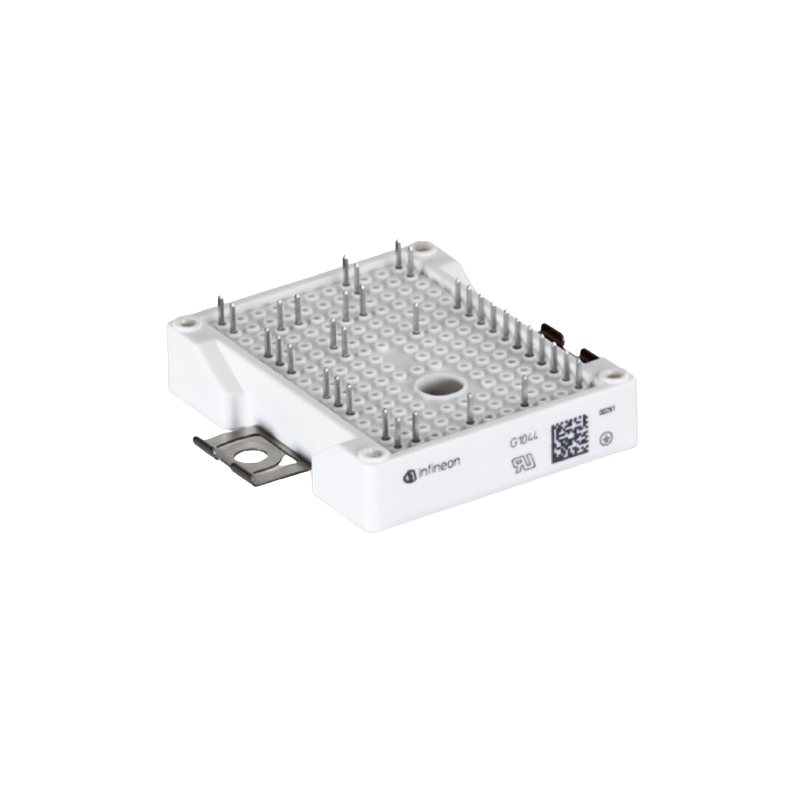

FP25R12W2T4 39A 1200V IGBT Modül
3.956,76 TL
413,94 TL den başlayan taksitlerle!
0 Puan / 0 Yorum
FP25R12W2T4 Infineon IGBT Modülü, 1200V gerilim dayanımı ve 25A nominal akım kapasitesi ile kompakt inverter ve motor sürücü uygulamaları için tasarlanmış entegre güç modülüdür. Modül içerisinde inverter IGBT yapısı, brake chopper devresi ve entegre NTC sıcaklık sensörü bulunur.
Bu modül özellikle kompakt sürücü tasarımları ve entegre frenleme ihtiyacı olan sistemler için idealdir. Düşük switching kayıpları ve entegre NTC sayesinde termal yönetim daha güvenli yapılabilir.
Bu modül özellikle kompakt sürücü tasarımları ve entegre frenleme ihtiyacı olan sistemler için idealdir. Düşük switching kayıpları ve entegre NTC sayesinde termal yönetim daha güvenli yapılabilir.
| Teknik Özellik | Değer |
|---|---|
| Model | FP25R12W2T4 |
| Üretici | Infineon |
| Yapı | 1200V IGBT Inverter Modülü (Brake Chopper + NTC Dahil) |
| Collector-Emitter Gerilimi (VCES) | 1200 V |
| Nominal DC Akım (IC nom) | 25 A |
| Maksimum DC Akım (TC=25°C) | 39 A |
| Peak Collector Akımı (ICRM) | 50 A |
| Toplam Güç Kaybı (Ptot) | 175 W |
| Gate-Emitter Gerilimi (VGES) | ±20 V |
| VCE(sat) | Typ. 2.15 V |
| Gate Threshold (VGEth) | 5.2 – 6.4 V |
| Gate Charge (QG) | 0.20 µC |
| Termal Direnç (IGBT RthJC) | 0.75 – 0.85 K/W |
| İzolasyon Test Gerilimi | 2.5 kV RMS |
| NTC Direnci (R25) | 5 kΩ |
| Çalışma Sıcaklığı | -40°C ~ +150°C |
| Ağırlık | 39 g |
