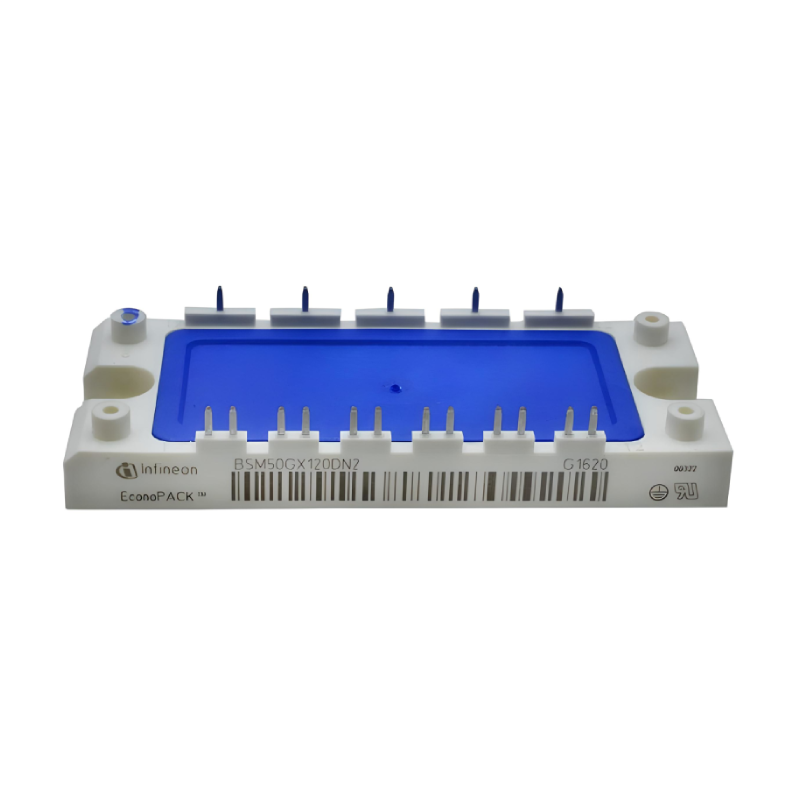

BSM50GX120DN2 1200V 72A 3 Faz Full-Bridge IGBT Modül
FE48758
- Üretici
- Infineon
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- BSM50GX120DN2
BSM50GX120DN2 1200V 72A 3 Faz Full-Bridge IGBT Modül Hakkında
BSM50GX120DN2 (BSM 50 GD 120 DN2) 1200V 3 Faz IGBT Modül, EconoPACK 2 paketinde sunulan, 6 IGBT ve 6 hızlı serbest dolaşım diyotu içeren tam köprü (full-bridge) güç modülüdür. Datasheet’in sayfa 9’unda görüldüğü gibi modül, 3 faz inverter topolojisi için hazır bağlantı düzenine sahiptir. İzole metal taban plakası sayesinde yüksek termal iletkenlik ve güvenli montaj imkanı sunar.
| Teknik Özellik | Değer |
|---|---|
| Model | BSM50GX120DN2 |
| Seri | EconoPACK 2 |
| Yapı | 3 Faz Full-Bridge (6 IGBT + 6 FWD) |
| Collector-Emitter Gerilimi (VCES) | 1200 V |
| Sürekli Akım (IC) | 50 A (@25°C) / 72 A (@80°C) |
| Pulsed Akım (ICpuls) | 100 A / 144 A |
| Gate-Emitter Gerilimi (VGES) | ±20 V |
| Güç Dağılımı (Ptot) | 350 W (per IGBT) |
| VCE(sat) | Typ. 3.1 V (@50A, 25°C) |
| Gate Threshold (VGEth) | 4.5 – 6.5 V |
| Switching Süreleri (td(on)/td(off)) | 44 ns / 380 ns (Typ.) |
| Reverse Recovery (trr) | 0.2 µs |
| Termal Direnç (RthJC) | ≤ 0.35 K/W |
| İzolasyon Dayanımı | 2500 Vac / 1 dk |
| Paket | EconoPACK 2, İzole Metal Taban |
| Ağırlık | 180 g |
