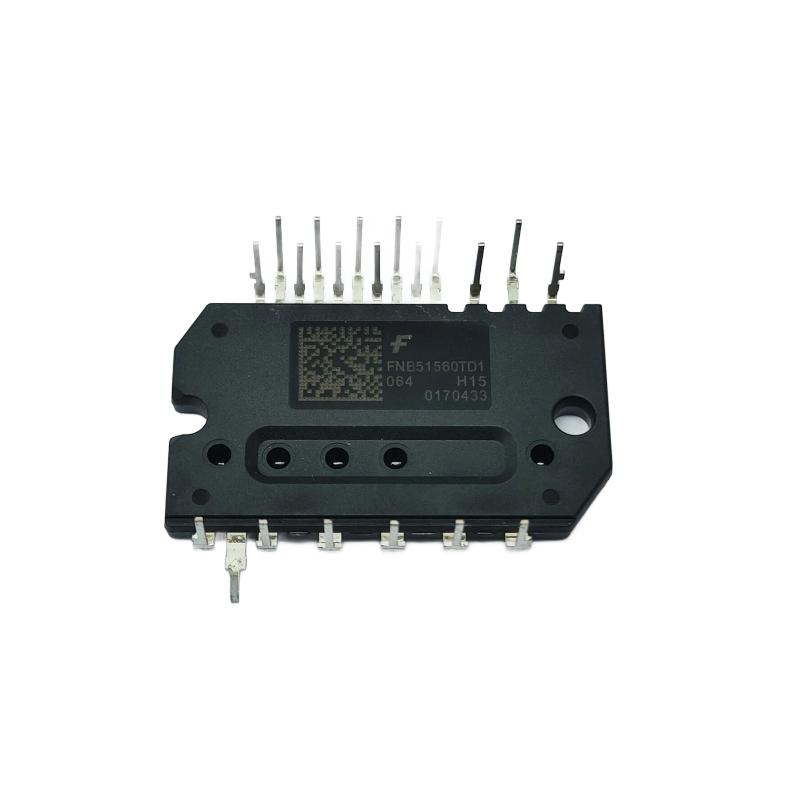

FNB51560TD1 600V 15A 3 Faz IGBT Motor Sürücü Modül
FE48749
- Üretici
- Fairchild
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- FNB51560TD1
FNB51560TD1 600V 15A 3 Faz IGBT Motor Sürücü Modül Hakkında
FNB51560TD1 Motion SPM® 55, 600V gerilim dayanımı ve 15A akım kapasitesi ile tasarlanmış entegre 3 faz IGBT inverter modülüdür. Gate sürücüler, yüksek hızlı HVIC, bootstrap diyotlar ve kapsamlı koruma devreleri tek pakette sunulmaktadır.
| Teknik Özellik | Değer |
|---|---|
| Model | FNB51560TD1 |
| Seri | Motion SPM® 55 |
| Üretici | ON Semiconductor (Fairchild) |
| Yapı | 3 Faz DC/AC IGBT Inverter + Gate Driver + Koruma |
| Collector-Emitter Gerilimi (VCES) | 600 V |
| Sürekli Akım (IC) | 15 A (her IGBT) |
| Tepe Akım (ICP) | 30 A (<1 ms) |
| DC-Link Gerilimi | 450 V (Surge 500V) |
| Kontrol Besleme (VDD) | 14 – 16.5 V (Tipik 15V) |
| VCE(sat) | Typ. 1.9 V (@10A, 25°C) |
| PWM Frekansı | Max 20 kHz (Optimize 15 kHz) |
| Koruma Fonksiyonları | Under-Voltage (UVLO), Short-Circuit (SCP), Interlock, Thermal Monitoring |
| MCU Arayüzü | 3.3V / 5V Logic, Active-HIGH |
| İzolasyon Dayanımı | 1500 Vrms / 1 dk |
| Termal Direnç (IGBT) | 5.6 °C/W (J-C) |
| Ağırlık | 6 g |
