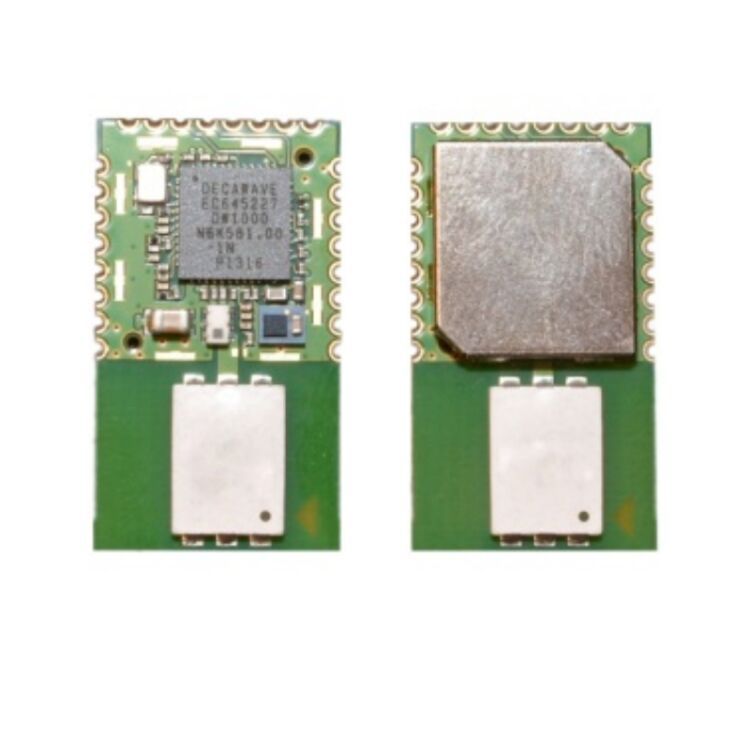

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
DWM1000, Qorvo UWB RF Modül Hakkında
DWM1000, Qorvo (eski Decawave) tarafından geliştirilen DW1000 Ultra Wideband (UWB) transceiver entegresi tabanlı, yüksek hassasiyetli bir konumlama ve haberleşme RF modülüdür. Modül; anten, RF devreleri, güç yönetimi ve saat (clock) altyapısını tek bir kompakt yapıda birleştirerek, harici RF tasarım ihtiyacını tamamen ortadan kaldırır.
IEEE 802.15.4-2011 UWB standardı ile uyumlu olan DWM1000, iki yönlü mesafe ölçümü (Two-Way Ranging – TWR) ve TDOA (Time Difference of Arrival) yöntemleriyle 10 cm seviyesinde konum doğruluğu sağlayabilir. 6.8 Mbps’ye kadar veri hızı, yüksek çok-yollu girişim (multipath) bağışıklığı ve düşük güç tüketimi sayesinde RTLS (Real-Time Location System), endüstriyel takip sistemleri ve hassas IoT uygulamaları için ideal bir çözümdür.
SPI arayüzü ile mikrodenetleyicilere kolayca bağlanabilir; Arduino, STM32, ESP32 ve benzeri platformlarla birlikte kullanılabilir. Entegre antenli ve sertifikaya uygun RF çıkışı, geliştirme süresini ciddi şekilde kısaltır.
| Teknik Özellik | Değer |
|---|---|
| Ürün Kodu | DWM1000 |
| Üretici | Qorvo (Decawave) |
| RF Teknolojisi | Ultra Wideband (UWB) |
| Standart | IEEE 802.15.4-2011 UWB |
| Frekans Aralığı | 3.5 GHz – 6.5 GHz |
| Veri Hızı | 110 kbps / 850 kbps / 6.8 Mbps |
| Konumlama Hassasiyeti | ≈ 10 cm |
| Konumlama Yöntemleri | TWR (Two-Way Ranging), TDOA |
| Haberleşme Arayüzü | SPI |
| Besleme Gerilimi | 2.8 V – 3.6 V (3.3 V tipik) |
| Güç Tüketimi | TX ≈ 140 mA, RX ≈ 160 mA, Deep Sleep ≈ 200 nA |
| Anten | Dahili UWB çip anten |
| GPIO | 8 Adet programlanabilir GPIO |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Paket / Kılıf | 24-pin castellated modül |
| Boyutlar | 23 × 13 × 2.9 mm |
| Kullanım Alanları | RTLS, varlık takibi, IoT, endüstriyel konumlama, sensör ağları |
DWM1000 Datasheet dosyasına ulaşmak için tıklayınız.
