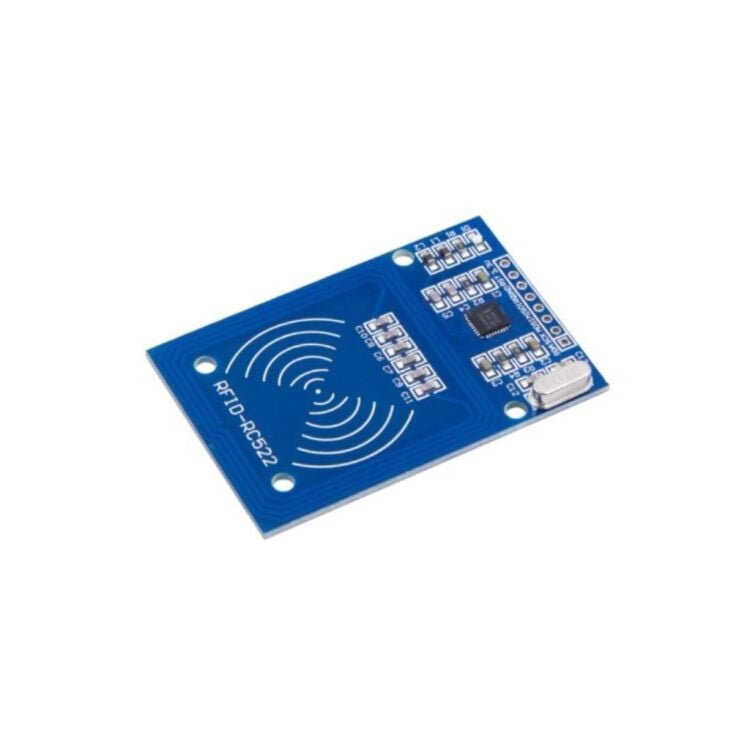

RC522 13.56MHz RFID Modül Hakkında
RC522 RFID Module, temassız kart ve etiketlerle kimlik doğrulama, veri okuma ve veri yazma işlemleri için kullanılan yaygın bir RFID modüldür. 13.56MHz bandında çalışır ve MIFARE/NFC tabanlı kartları destekler.
Modül, SPI haberleşme üzerinden mikrodenetleyicilere bağlanır ve blok/sayfa bazlı veri yazma işlemlerini destekler. Yazma işlemi, kartın türüne ve erişim izinlerine (Key A / Key B) bağlıdır. Uyku modu ile düşük güç tüketimi sağlar ve 10 Mbit/s’ye kadar veri aktarım hızını destekler.
Arduino, ESP32 gibi platformlarla sık kullanılır; kapı geçiş sistemleri, kartlı otomasyon ve NFC projeleri için uygundur.
Önemli Notlar:
- RC522, yalnızca 3.3V ile çalışır.
- Yazma işlemi, kartın türüne ve erişim izinlerine bağlıdır; salt okunur kartlara yazılamaz.
| Özellik | Değer |
|---|---|
| Modül Tipi | RFID / NFC Okuyucu Yazıcı |
| Entegre | RC522 |
| Çalışma Frekansı | 13.56 MHz |
| Okuma / Yazma | Var (Uyumlu kartlarda) |
| Çalışma Gerilimi | 3.3 V DC |
| Çalışma Akımı | 13 – 26 mA |
| Boşta Akım | 10 – 13 mA |
| Uyku Akımı | < 80 µA |
| Maks. Akım | < 30 mA |
| Haberleşme Arayüzü | SPI |
| Veri Aktarım Hızı | Max. 10 Mbit/s |
| Desteklenen Kartlar | MIFARE S50, S70, Ultralight, Pro, DESFire |
| Çalışma Sıcaklığı | –20 °C ~ +80 °C |
| Depolama Sıcaklığı | –40 °C ~ +85 °C |
| Nem Aralığı | %5 – %95 RH |
| Boyutlar | 40 × 60 mm |
