Görseller temsilidir, tam özellikler için datasheet'e bakınız.

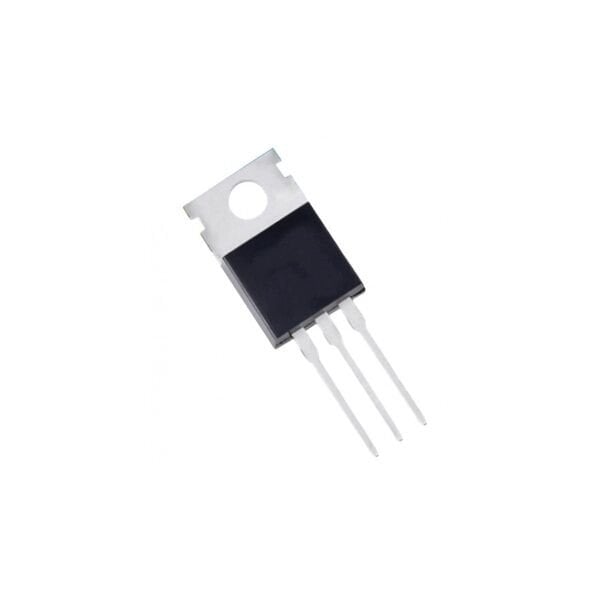

CSD19536KCS N-Kanal 150A 100V 375W TO-220 Mosfet Transistör
CSD19536KCS
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
- Aile / Seri
- CSD19536KCS
CSD19536KCS N-Kanal 150A 100V 375W TO-220 Mosfet Transistör Hakkında
CSD19536KCS, çok yüksek akım gerektiren güç elektroniği uygulamaları için tasarlanmış N-Channel MOSFET transistördür. 100V drain-source gerilimi ve 150A maksimum drain akımı ile yüksek güç anahtarlama, motor sürücüleri ve DC güç dağıtım hatlarında güvenle kullanılır.
Ultra düşük RDS(on) = 0.0027Ω değeri sayesinde iletim kayıpları minimuma iner ve yüksek verimlilik sağlanır. 175°C maksimum birleşim sıcaklığı ve TO-220 kılıfı, zorlu termal koşullarda sağlam çalışma sunar. Düşük gate eşik gerilimi sayesinde güçlü sürücülerle hızlı anahtarlama performansı verir.
| Parça Kodu | CSD19536KCS |
|---|---|
| Transistör Tipi | MOSFET |
| Kanal Tipi | N-Channel |
| Maks. Drain-Source Gerilimi (Vds) | 100 V |
| Maks. Drain Akımı (Id) | 150 A |
| Maks. Gate-Source Gerilimi (Vgs) | ±20 V |
| Gate Threshold Gerilimi (Vgs(th)) | 3.2 V (max) |
| RDS(on) | 0.0027 Ω (max) |
| Toplam Gate Yükü (Qg) | 118 nC |
| Rise Time (tr) | 14 ns |
| Çıkış Kapasitansı (Coss) | 1820 pF |
| Maks. Güç Dağılımı (Pd) | 375 W |
| Maks. Birleşim Sıcaklığı (Tj) | 175 °C |
| Montaj Tipi | Through Hole |
| Kılıf / Kasa | TO-220 |
