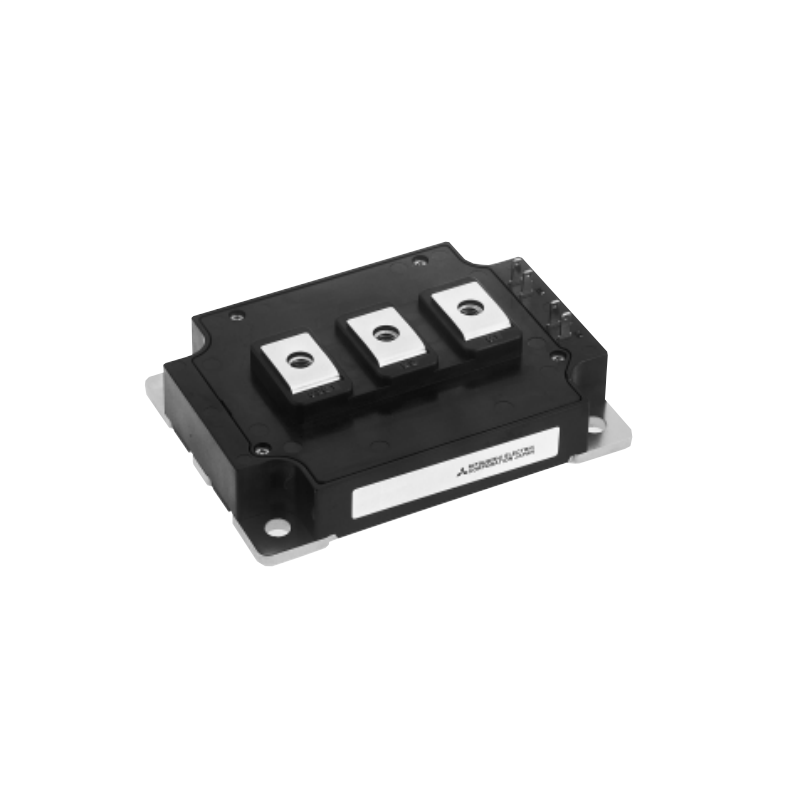

CM300DY-24NF 1200V 300A Dual IGBT Modül
10.367,80 TL
1.084,64 TL den başlayan taksitlerle!
0 Puan / 0 Yorum
CM300DY-24NF Mitsubishi 1200V 300A IGBT Modül, yüksek güçlü inverter ve servo sürücü sistemleri için tasarlanmış endüstriyel sınıf dual (2 in 1) IGBT güç modülüdür.
300A sürekli akım kapasitesi ve 600A tepe akım toleransı ile ağır yük uygulamalarında güvenilir performans sağlar. Entegre anti-paralel diyotları sayesinde yarım köprü (half-bridge) topolojilerinde doğrudan kullanılabilir.
| Teknik Özellik | Değer |
|---|---|
| Model | CM300DY-24NF |
| Üretici | Mitsubishi Electric |
| Yapı | 2 in 1 (Dual IGBT + Anti-Parallel Diode) |
| Collector-Emitter Gerilimi (VCES) | 1200 V |
| Sürekli Kolektör Akımı (IC) | 300 A |
| Pulsed Collector Akımı (ICM) | 600 A |
| Gate-Emitter Gerilimi (VGES) | ±20 V |
| Toplam Güç Dağılımı (Pc) | 1130 W |
| VCE(sat) | Typ. 2.0 – 2.5 V (@300A) |
| Gate Threshold (VGEth) | 3.5 – 4.5 V |
| Total Gate Charge (Qg) | Typ. 580 nC |
| Switching Zamanı (td(on)/td(off)) | ~2000 ns / ~600 ns (Typ.) |
| Termal Direnç (Rth j-c IGBT) | 0.11 °C/W |
| Termal Direnç (Rth j-c Diode) | 0.18 °C/W |
| İzolasyon Dayanımı | 2500 V AC (1 dk) |
| Çalışma Sıcaklığı | -40°C ~ +150°C |
| Ağırlık | 600 g |
