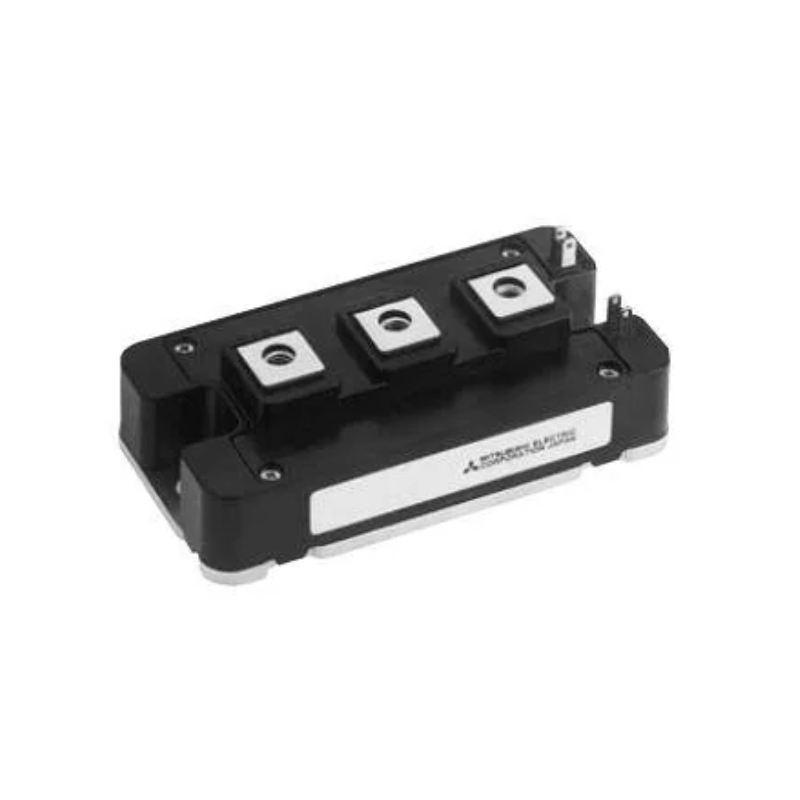

CM200DY-12NF 600V 200A Dual IGBT Modül
FE48755
- Üretici
- Mitsubishi
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- CM200DY
CM200DY-12NF 600V 200A Dual IGBT Modül Hakkında
CM200DY-12NF Mitsubishi 600V 200A IGBT Modül, genel amaçlı inverter ve servo kontrol sistemleri için tasarlanmış endüstriyel sınıf dual (2 in 1) IGBT güç modülüdür. 600V gerilim dayanımı ve 200A sürekli akım kapasitesi ile orta ve yüksek güçlü AC motor sürücülerinde güvenilir performans sunar. Entegre anti-paralel serbest dolaşım diyotları sayesinde half-bridge topolojilerinde doğrudan kullanılabilir.
| Teknik Özellik | Değer |
|---|---|
| Model | CM200DY-12NF |
| Üretici | Mitsubishi Electric |
| Yapı | 2 in 1 (Dual IGBT + Anti-Parallel Diode) |
| Collector-Emitter Gerilimi (VCES) | 600 V |
| Sürekli Kolektör Akımı (IC) | 200 A |
| Pulsed Kolektör Akımı (ICM) | 400 A |
| Gate-Emitter Gerilimi (VGES) | ±20 V |
| Maksimum Güç Dağılımı (Pc) | 650 W |
| VCE(sat) | Typ. 2.6 V (@200A, VGE=15V) |
| Gate Threshold (VGEth) | 3.5 – 4.5 V |
| Toplam Gate Charge (Qg) | ~310 nC |
| Switching Süreleri (td(on)/tf) | ~800 ns / ~300 ns (Typ.) |
| Termal Direnç (IGBT Rth j-c) | 0.19 °C/W |
| Termal Direnç (Diode Rth j-c) | 0.35 °C/W |
| İzolasyon Dayanımı | 2500 Vrms / 1 dk |
| Çalışma Sıcaklığı | -40°C ~ +150°C |
| Ağırlık | Approx. 310 g |
