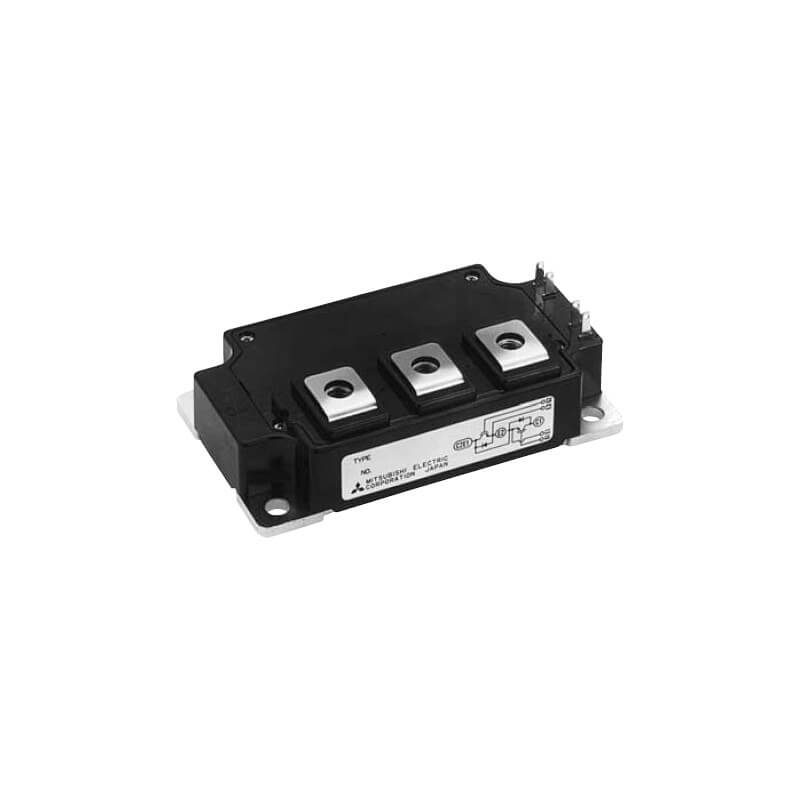

CM300DU-24F 1200V 300A Dual IGBT Modül
FE48754
- Üretici
- Mitsubishi
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- CM300DU
CM300DU-24F 1200V 300A Dual IGBT Modül Hakkında
CM300DU-24F Mitsubishi 1200V 300A IGBT Modül, yüksek güçlü inverter ve servo sürücü sistemleri için tasarlanmış endüstriyel sınıf dual (2 in 1) IGBT güç modülüdür
1200V gerilim dayanımı ve 300A sürekli akım kapasitesi ile ağır sanayi uygulamalarında güvenilir performans sunar. Entegre anti-paralel hızlı diyotları sayesinde half-bridge topolojilerinde doğrudan kullanılabilir.
| Teknik Özellik | Değer |
|---|---|
| Model | CM300DU-24F |
| Üretici | Mitsubishi Electric |
| Yapı | 2 in 1 (Dual IGBT + Anti-Parallel Diode) |
| Collector-Emitter Gerilimi (VCES) | 1200 V |
| Sürekli Kolektör Akımı (IC) | 300 A |
| Pulsed Collector Akımı (ICM) | 600 A |
| Gate-Emitter Gerilimi (VGES) | ±20 V |
| Maksimum Güç Dağılımı (PC) | 960 W |
| VCE(sat) | Typ. 2.4 V (@300A, 25°C) |
| Gate Threshold (VGEth) | 3.5 – 4.5 V |
| Toplam Gate Charge (Qg) | 580 nC |
| Switching Süreleri (td(on)/tf) | ~330 ns / ~120 ns (Typ.) |
| Termal Direnç (IGBT Rth j-c) | 0.13 °C/W |
| Termal Direnç (Diode Rth j-c) | 0.15 °C/W |
| İzolasyon Dayanımı | 2500 V AC / 1 dk |
| Çalışma Sıcaklığı | -40°C ~ +150°C |
| Ağırlık | Approx. 500 g |
