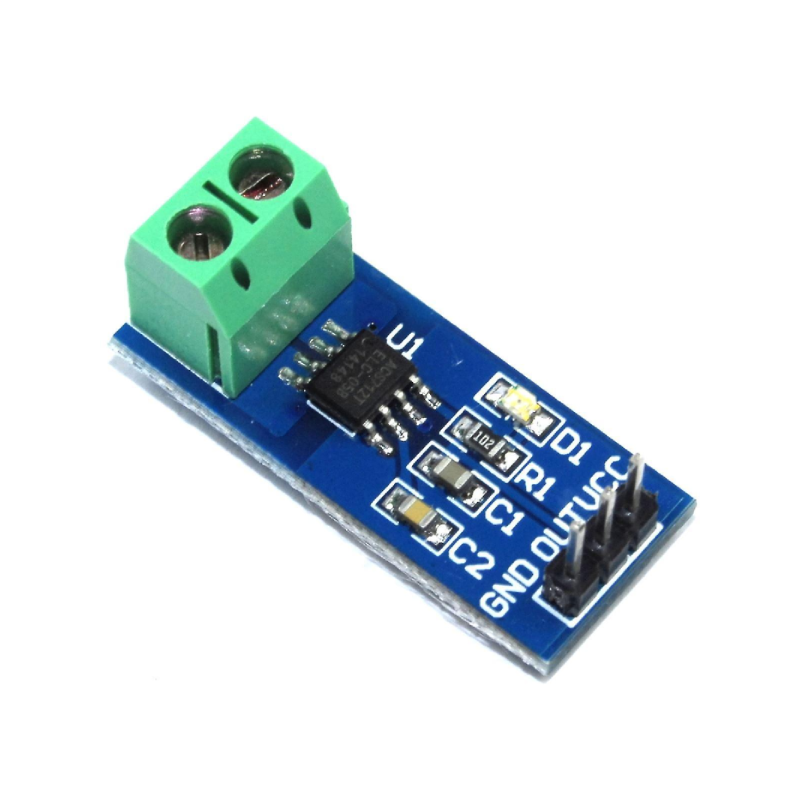

ACS712 5A Akım Sensörü Modülü Hakkında
ACS712 5A Akım Sensörü Modülü, Hall etkisi prensibiyle çalışan ve AC/DC akımı temassız olarak ölçebilen pratik bir akım ölçüm modülüdür. Üzerinde bulunan ACS712ELC-05B entegresi sayesinde ±5A aralığında akımı güvenli ve izole şekilde ölçer; bu da mikrodenetleyici tabanlı projelerde devre güvenliğini artırır.
Modül 5V besleme ile çalışır ve akım algılanmadığında çıkış gerilimi VCC/2 seviyesindedir. Akım yönüne bağlı olarak çıkış gerilimi bu seviyenin üstüne veya altına kayar. 185 mV/A hassasiyeti sayesinde düşük akım değişimleri dahi analog çıkıştan okunabilir. Bu yapı Arduino, ESP8266, ESP32, STM32 gibi platformlarla doğrudan uyumluluk sağlar.
Kompakt PCB boyutu ve üzerinde yer alan güç LED’i, hızlı prototipleme ve eğitim projeleri için kolay kullanım sunar. Güç izleme, motor akımı ölçümü, batarya yönetimi, enerji tüketim analizi gibi uygulamalarda yaygın olarak tercih edilir. Hall tabanlı ölçüm nedeniyle, harici manyetik alanlardan kaçınılması ölçüm doğruluğunu artırır.
| Ürün Tipi | Akım Sensörü Modülü |
|---|---|
| Kullanılan Entegre | ACS712ELC-05B |
| Ölçüm Akım Aralığı | ±5 A (AC / DC) |
| Hassasiyet | 185 mV / A |
| Çalışma Gerilimi | 5 V DC |
| Çıkış Tipi | Analog Voltaj |
| Sıfır Akım Çıkışı | VCC / 2 |
| Ölçüm Yönü | Çift Yönlü (Pozitif / Negatif) |
| İzolasyon | Galvanik İzolasyon (Hall Etkisi) |
| Güç Göstergesi | Var (LED) |
| PCB Boyutu | 31 x 13 mm |
| Uyumlu Kartlar | Arduino, ESP8266, ESP32, STM32, Raspberry Pi |
| Kullanım Alanları | Akım Ölçümü, Güç İzleme, Motor Kontrolü, Enerji Analizi |
| Catalog | Sensors - Current Sensors |
