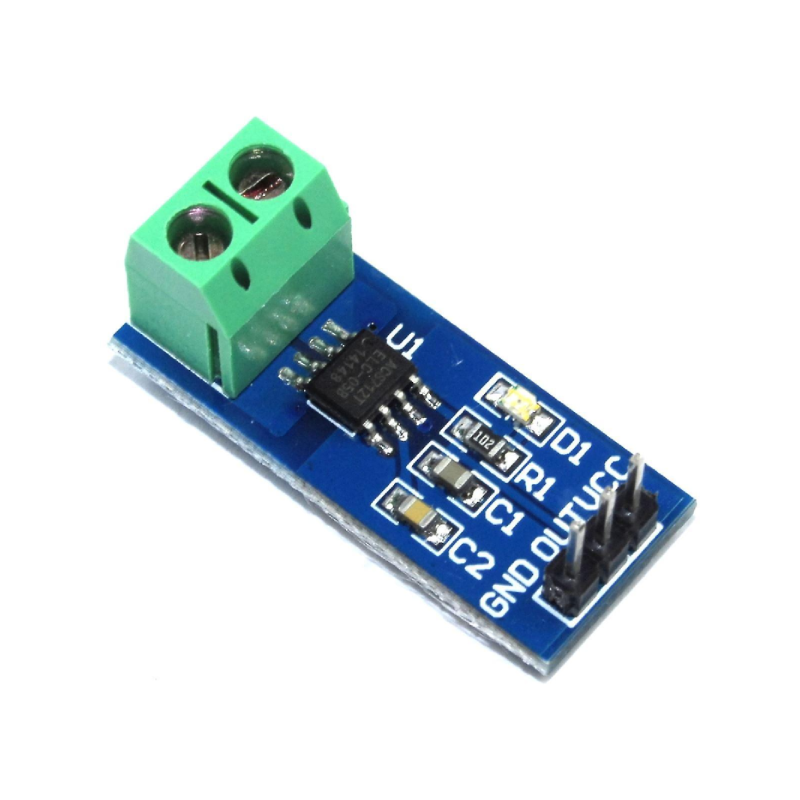

ACS712 20A Akım Sensörü Modülü Hakkında
ACS712 20A Akım Sensörü Modülü, Hall etkisi prensibiyle çalışan ve AC ile DC akımı temassız (galvanik izolasyonlu) olarak ölçebilen güvenilir bir akım ölçüm modülüdür. Üzerinde bulunan ACS712ELC-20A entegresi sayesinde ±20A aralığında çift yönlü akım ölçümü yapılabilir.
Modül 5V besleme ile çalışır ve akım olmadığı durumda analog çıkış gerilimi VCC/2 seviyesindedir. Akım arttıkça veya yön değiştirdikçe çıkış gerilimi bu referans noktasının üstüne ya da altına kayar. 100 mV/A hassasiyet değeri, orta ve yüksek akım uygulamalarında kararlı ve okunabilir ölçüm sağlar.
Kompakt PCB yapısı (31 × 13 mm) ve üzerinde bulunan güç LED’i, prototipleme ve eğitim projelerinde hızlı entegrasyon avantajı sunar. Arduino, ESP8266, ESP32, STM32 ve Raspberry Pi gibi mikrodenetleyici platformlarıyla doğrudan uyumludur. Motor sürücüleri, güç kaynakları, batarya sistemleri ve enerji izleme uygulamalarında yaygın olarak kullanılır.
| Ürün Tipi | Akım Sensörü Modülü |
|---|---|
| Kullanılan Entegre | ACS712ELC-20A |
| Ölçüm Akım Aralığı | ±20 A (AC / DC) |
| Hassasiyet | 100 mV / A |
| Çalışma Gerilimi | 5 V DC |
| Çıkış Tipi | Analog Voltaj |
| Sıfır Akım Çıkışı | VCC / 2 |
| Ölçüm Yönü | Çift Yönlü (Pozitif / Negatif) |
| İzolasyon | Galvanik İzolasyon (Hall Etkisi) |
| Güç Göstergesi | Var (LED) |
| PCB Boyutu | 31 x 13 mm |
| Uyumlu Kartlar | Arduino, ESP8266, ESP32, STM32, Raspberry Pi |
| Kullanım Alanları | Motor Akımı Ölçümü, Güç Kaynağı, Batarya Sistemleri, Enerji İzleme |
| Catalog | Sensors - Current Sensors |
