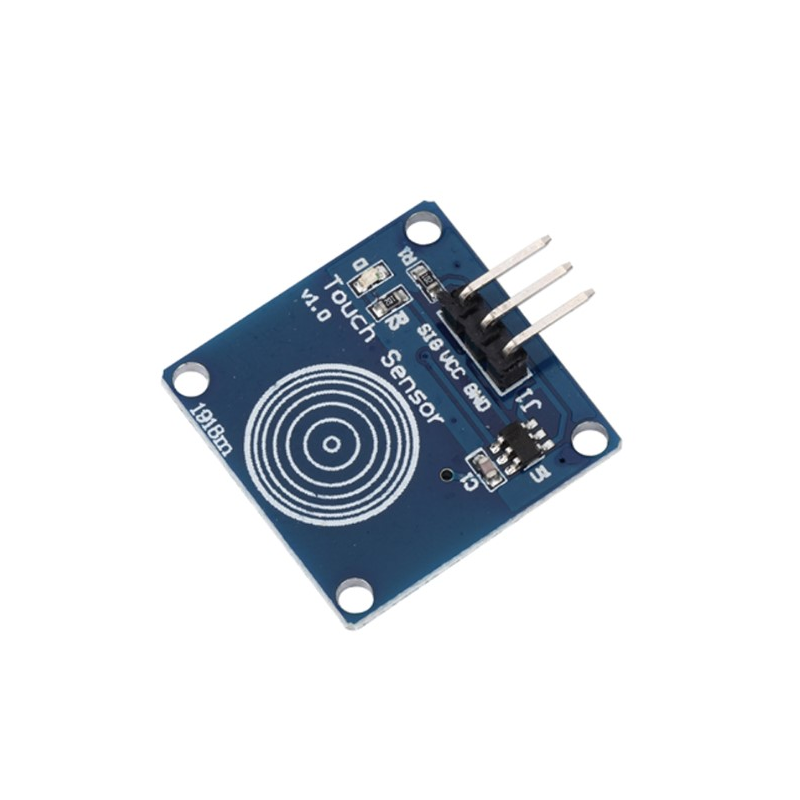

TTP223B Dijital Kapasitif Dokunma Sensörü
FE48662
- Üretici
- FVRS
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- TTP223B
TTP223B Dijital Kapasitif Dokunma Sensörü Hakkında
TTP223B dijital kapasitif dokunma sensörü, klasik mekanik butonların yerine kullanılmak üzere tasarlanmış, düşük güç tüketimli ve güvenilir bir dokunmatik anahtar modülüdür. Yüzeye dokunulduğunda kapasitans değişimini algılayarak dijital HIGH / LOW çıkış üretir. Mekanik parça içermediği için sessiz çalışır ve uzun ömürlüdür.
Modül, dokun–bırak (toggle) mantığında çalışır: İlk dokunuşta çıkış HIGH, ikinci dokunuşta LOW seviyesine geçer. Bu özelliği sayesinde aç/kapa kontrolü gerektiren uygulamalarda ek yazılım gereksinimini azaltır. 2V – 5.5V geniş çalışma gerilimi aralığı sayesinde Arduino, ESP32, ESP8266 ve diğer mikrodenetleyicilerle doğrudan uyumludur.
Üzerinde bulunan 4 adet M2 montaj deliği, mekanik sabitlemeyi kolaylaştırır. Akıllı ev uygulamaları, dokunmatik kontrol panelleri, LED kontrolü, röle tetikleme ve DIY projelerde yaygın olarak tercih edilir.
| Teknik Özellik | Değer |
|---|---|
| Ürün Adı | TTP223B Dijital Kapasitif Dokunma Sensörü |
| Sensör Tipi | Kapasitif Dokunmatik Anahtar |
| Çalışma Gerilimi (VCC) | 2.0 V – 5.5 V |
| Tipik Çalışma Gerilimi | 3 – 5 V |
| Çıkış Tipi | Dijital (HIGH / LOW) |
| Çıkış Mantığı | Dokunmalı Toggle (Aç / Kapa) |
| Yanıt Süresi (Dokunma Modu) | ≈ 60 ms |
| Yanıt Süresi (Düşük Güç Modu) | ≈ 220 ms |
| Akım Tüketimi | ≈ 5 mA |
| Çıkış Pin Akımı | Sink: 8 mA / Pull-up: 4 mA @ 3V |
| Bağlantı Pinleri | G (GND), V (VCC), S (Signal) |
| Montaj Deliği | 4 × M2 |
| Boyutlar | 24 × 24 × 7.2 mm |
| Ağırlık | ≈ 2 g |
| Kullanım Alanları | Dokunmatik buton, LED kontrolü, röle tetikleme, akıllı ev, DIY projeler |
