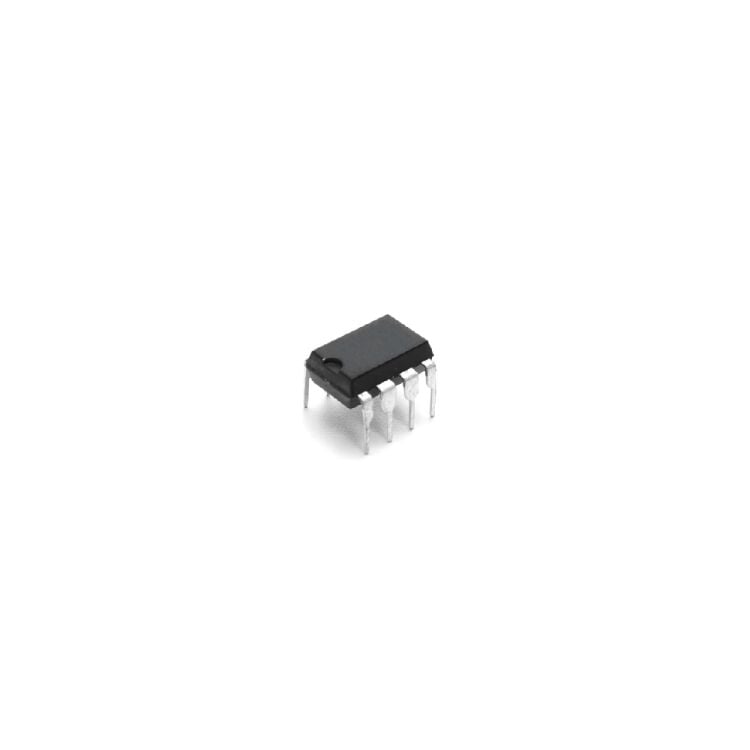

TNY264PN, DIP-8B Entegre Hakkında
TNY264PN, Power Integrations tarafından geliştirilen TinySwitch-II ailesine ait, offline SMPS (anahtarlamalı güç kaynağı) uygulamaları için tasarlanmış, entegre 700V MOSFET içeren yüksek verimli bir güç anahtarlama entegresidir. Düşük bileşen sayısı, basit ON/OFF kontrol yapısı ve yüksek enerji verimliliği sayesinde düşük güçlü AC-DC güç kaynaklarında yaygın olarak kullanılır.
Entegre; osilatör, akım sınırlama, termal koruma, otomatik yeniden başlatma (auto-restart) ve yüksek voltajlı MOSFET’i tek bir çip üzerinde barındırarak harici devre ihtiyacını minimuma indirir. Bias sargısı gerektirmeden doğrudan DRAIN pininden beslenebilmesi, tasarımı sadeleştirir ve maliyeti düşürür.
| Çıkış Sayısı | 1 Çıkış |
|---|---|
| Kılıf | DIP-8B |
| Maksimum Besleme Voltajı | 265VAC |
| Minimum Besleme Voltajı | 85VAC |
| Maksimum İşlem Döngüsü | %68 |
| Çıkış Gücü | 6W |
| Çalışma Sıcaklığı Aralığı | -40C ~ +150C |
| Anahtarlama Frekansı | 132kHz |
| Besleme Akımı | 225uA |
