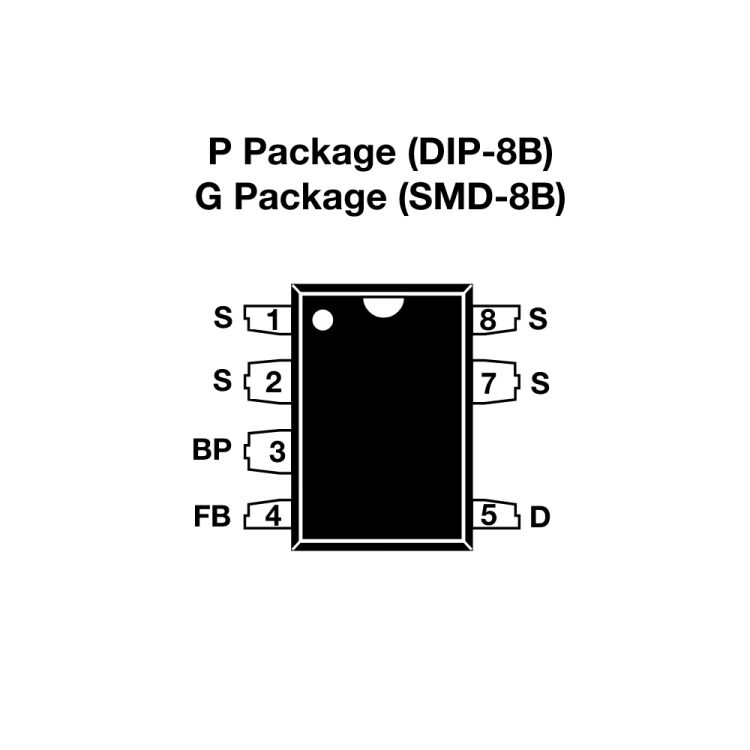

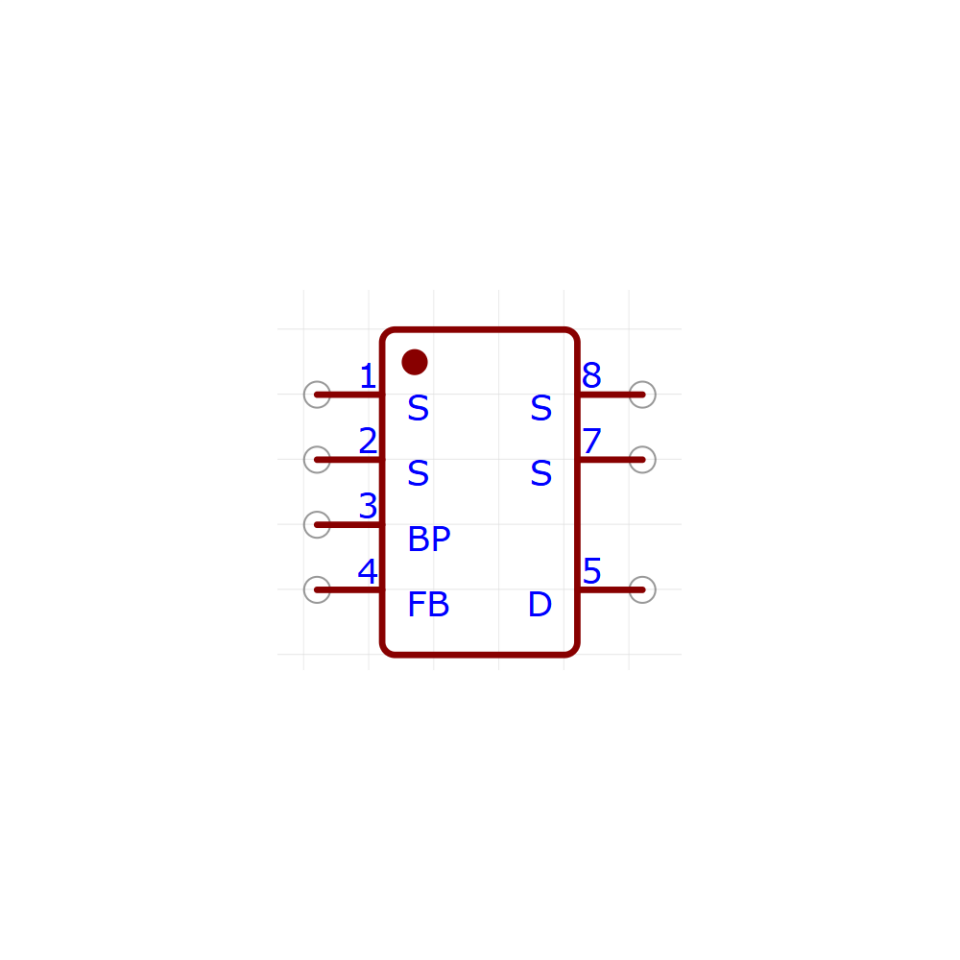

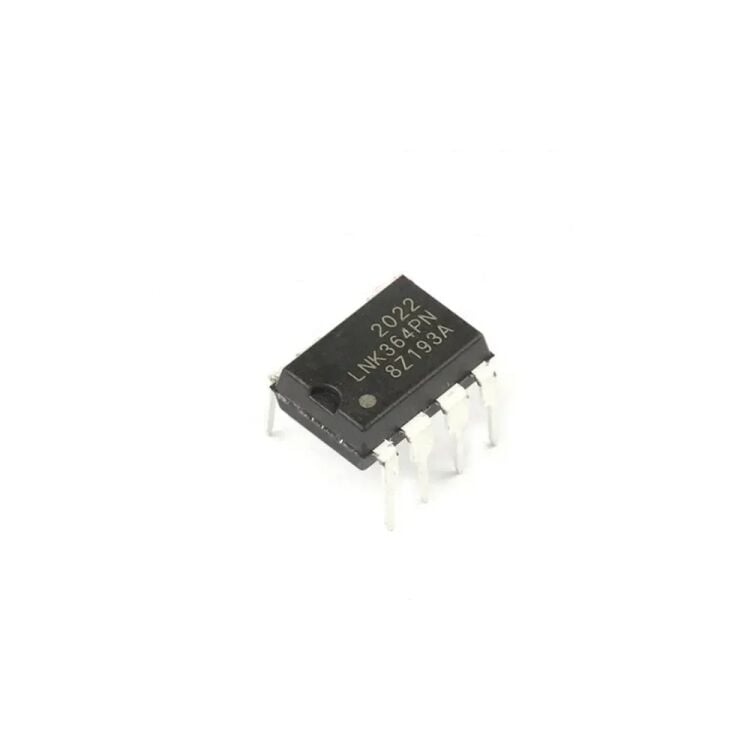

LNK364PN, DIP-8B Entegre Devre Hakkında
LNK364PN Ne işe yarar ?
LinkSwitch-XT ürün ailesine ait, şebeke (AC) girişli düşük güçlü SMPS güç kaynağı tasarımları için kullanılan bir offline anahtarlamalı güç kaynağı entegresidir. İçerisinde 700 V dayanımlı güç MOSFET’i, osilatör, kontrol devresi ve koruma blokları bulunmaktadır. LNK364PN'nin ana görevi, şebeke gerilimini (AC) harici bir Flyback Trafo yardımıyla verimli, güvenli ve düşük kayıplı DC çıkışa dönüştürmektir. Bunu yaparken klasik PWM kontrolörlerden farklı olarak basit ON/OFF kontrol yöntemi kullanır.
KULLANIM ALANLARI
Kablosuz ve mobil telefonların şarj istasyonları ve adaptörleri, PDA'lar, dijital kameralar, MP3/Taşınabilir müzik çalarlar, ölçüm ve endüstriyel sistemlerde kullanılır
| Kılıf | DIP-8B |
|---|---|
| Maksimum Besleme Voltajı | 265VAC |
| Minimum Besleme Voltajı | 85VAC |
| Maksimum İşlem Döngüsü | %60 |
| Çalışma Sıcaklığı Aralığı | -40 C ~ +150 C |
| Anahtarlama Frekansı | 132 kHz |
| Minimum Giriş Voltajı ( AC ) | 85VAC |
| Maksimum Giriş Voltajı ( AC ) | 265VAC |
| Parça Kodu | LNK364PN |
