Görseller temsilidir, tam özellikler için datasheet'e bakınız.

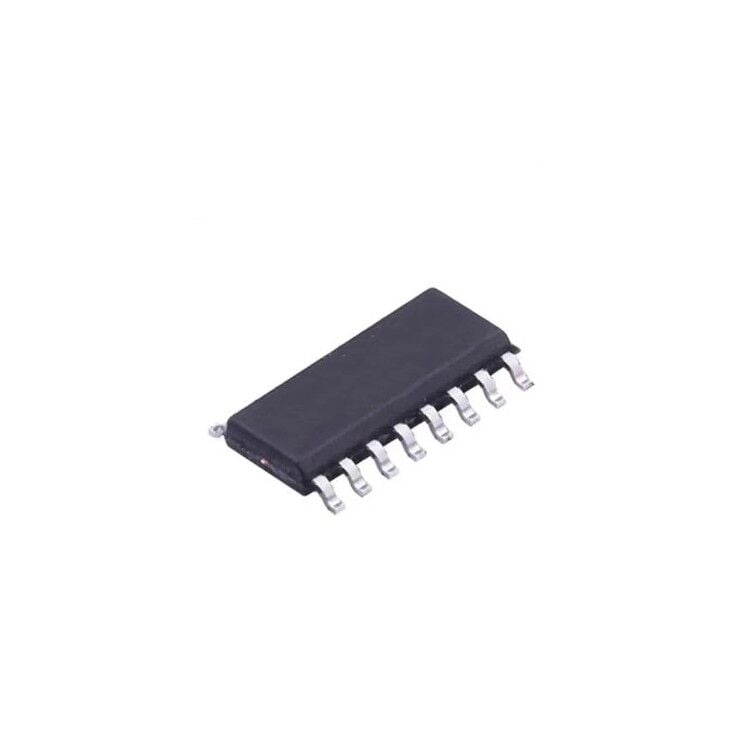

TLP5214A, SOIC-16W Entegre Devre Hakkında
| Montaj Tipi | Surface Mount ( SMD ) |
|---|---|
| Çalışma Sıcaklığı | -40°C ~ 110°C |
| Üretici Paket/Kılıf | 16-SO |
| Current - Output High- Low | 3A- 3A |
| Number of Channels | 1 |
| Technology | Optical Coupling |
| Current - Peak Output | 4A |
| Current - DC Forward (If) (Max) | 25 mA |
| Voltage - Forward (Vf) (Typ) | 1.7V (Max) |
| Rise / Fall Time (Typ) | 32ns- 18ns |
| Voltage - Isolation | 5000Vrms |
| Common Mode Transient Immunity (Min) | 35kV/µs |
| Propagation Delay tpLH / tpHL (Max) | 150ns- 150ns |
| Pulse Width Distortion (Max) | 50ns |
| Voltage - Output Supply | 15V ~ 30V |
| Parça Durumu | Active |
