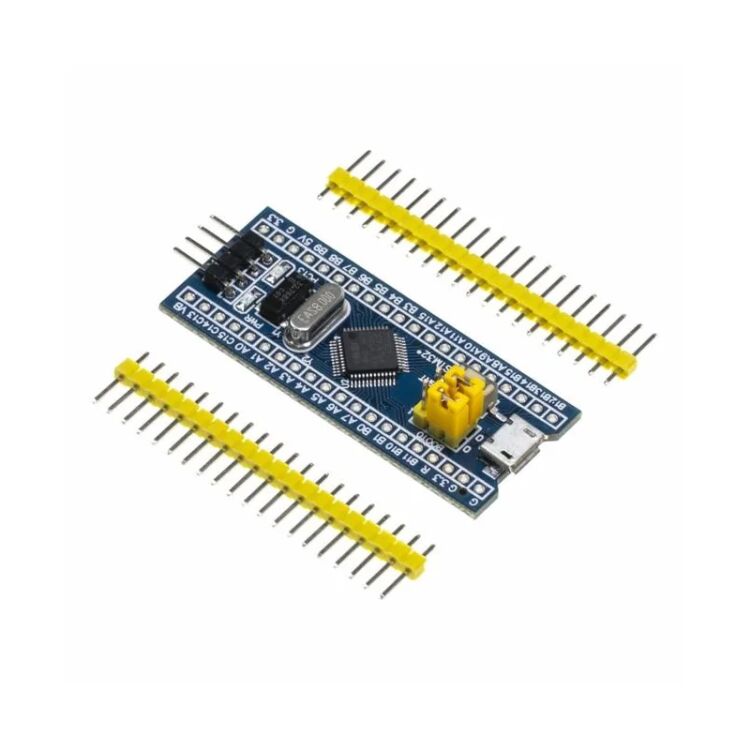

STM32F103C8T6 STM32 ARM Geliştirme Kartı

STM32F103C8T6 STM32 ARM Geliştirme Kartı, ARM Cortex-M3 mimarisine sahip yüksek hızlı STM32 mikrodenetleyicisi sayesinde performans, çevresel birim çeşitliliği ve düşük güç tüketimini tek bir kompakt yapıda sunar. Arduino Nano form faktörüne benzer tasarımı sayesinde eğitim, prototipleme ve profesyonel gömülü sistem projelerinde rahatlıkla kullanılabilir.

Geniş GPIO sayısı, gelişmiş zamanlayıcılar, 12-bit ADC, USB, CAN ve çoklu UART/SPI/I2C arabirimleri ile hem başlangıç seviyesinde hem de ileri düzey projelerde basit ve ideal bir platform sunar. Fevaris Elektronik, stabil çalışan orijinal STM32F103C8T6 donanımlı bu kartı, uygun bütçeyle güçlü bir işlemci arayan tüm geliştiricilere önerir.

STM32F103C8T6 Teknik Özellikleri

Mikrodenetleyici: STM32F103C8T6

Çalışma Gerilimi: 3.3V

Analog Giriş: 10 adet (12-bit ADC)

Dijital I/O: 37 adet

I/O Pin Akım Kapasitesi: 6mA

Flash Hafıza: 64KB / 128KB

SRAM: 20KB

Saat Hızı: 72MHz Maksimum

İletişim: I2C, SPI, UART, CAN, USB

Pin Fonksiyonları

Güç: 3.3V, 5V, GND

Analog Pinler: PA0–PA7, PB0–PB1 (12-bit ADC)

Dijital G/Ç: PA0–PA15, PB0–PB15, PC13–PC15 (37 GPIO)

UART: TX1/RX1, TX2/RX2, TX3/RX3 (RTS/CTS destekli)

PWM: Toplam 15 PWM pini

SPI: 2 adet SPI (MISO, MOSI, SCK, CS)

Kesme (EXTI): Tüm dijital pinler kesme özelliğine sahiptir.

Dahili LED: PC13

Bootloader Bilgisi

STM32F103C8T6, fabrika çıkışı ROM’a gömülü donanımsal bir bootloader ile gelir. Bu bootloader; UART, USB DFU, CAN gibi birçok arabirim üzerinden programlama yapabilmenizi sağlar.

Kart üzerinde Arduino benzeri ekstra bir bootloader yüklü değildir. Bu nedenle kartı programlamak için aşağıdaki araçlardan biri gereklidir:

• ST-Link V2 (SWD üzerinden en hızlı ve stabil yöntem)

• USB–TTL dönüştürücü (UART bootloader ile programlama)

• FTDI programlayıcı (3.3V modunda kullanılmalıdır)

UART tabanlı bootloader kullanırken tüm programlayıcıların 3.3V sinyal seviyesi ile çalışması zorunludur.

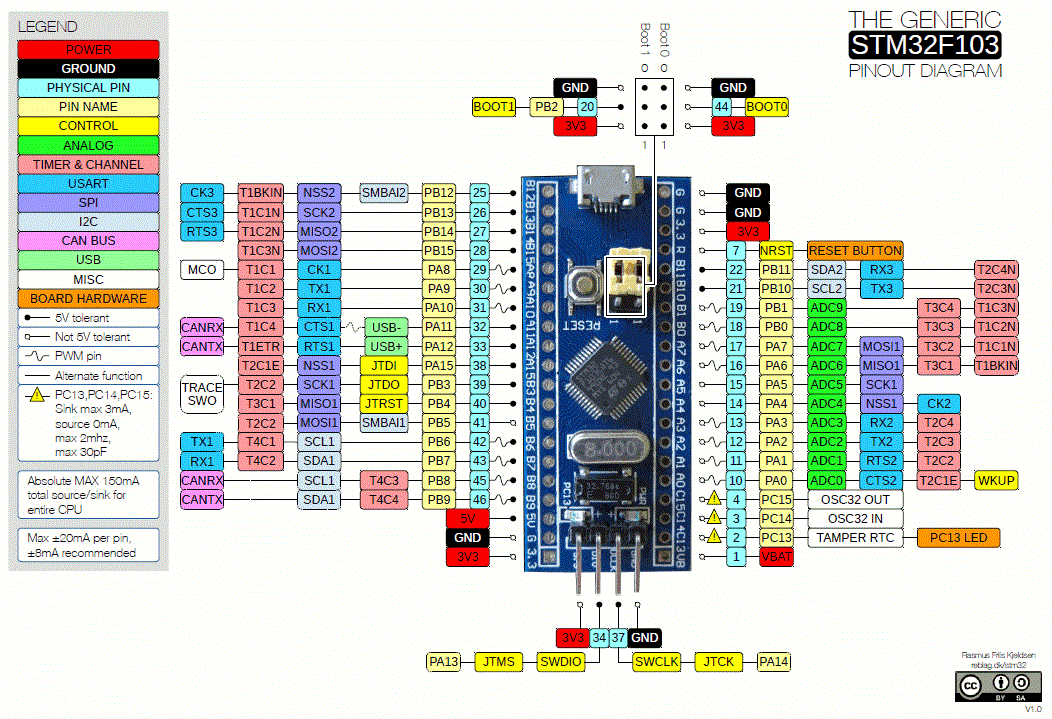

STM32F103C8T6 STM32 ARM Geliştirme Kartı Pinout
