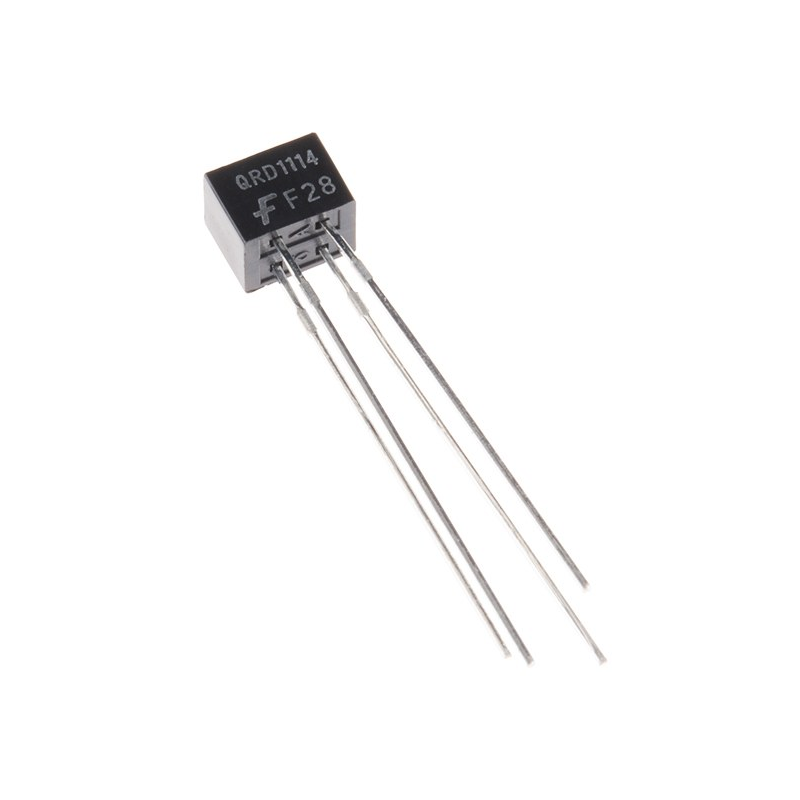

QRD1114 Kızılötesi Sensörü Hakkında
QRD1114 kızılötesi sensör, yansıtmalı IR algılama prensibi ile çalışan, çizgi takibi ve yakın mesafe cisim algılama uygulamalarında yüksek hassasiyet sunan 4 bacaklı bir optik sensördür. İki bacağı IR LED (verici), iki bacağı ise fototransistör (alıcı) bağlantısı içindir.
CNY70 sensörüne kıyasla daha hassas algılama sunabilen QRD1114, özellikle çizgi izleyen robot, renk ayrımı, yüzey algılama ve nesne tespiti gibi robotik projelerde tercih edilir. Küçük boyutu ve stabil yapısı sayesinde PCB tasarımlarına kolayca entegre edilebilir.
Arduino ve diğer mikrodenetleyici platformları ile kullanılırken IR LED tarafına uygun seri direnç bağlanması gerekmektedir. 3.3V veya 5V sistemlerle uyumludur.
| Teknik Özellik | Değer |
|---|---|
| Model | QRD1114 |
| Sensör Tipi | Yansıtmalı Kızılötesi Sensör |
| Bacak Sayısı | 4 Pin (2x LED, 2x Fototransistör) |
| Maksimum LED Akımı | 50 mA |
| Önerilen LED Akımı | 20 mA |
| Besleme Voltajı | 3.3V veya 5V (uygun seri direnç ile) |
| Algılama Türü | Çizgi takibi, renk ayrımı, yakın mesafe cisim algılama |
| Kullanım Alanları | Robotik projeler, çizgi izleyen robot, otomasyon sistemleri |
