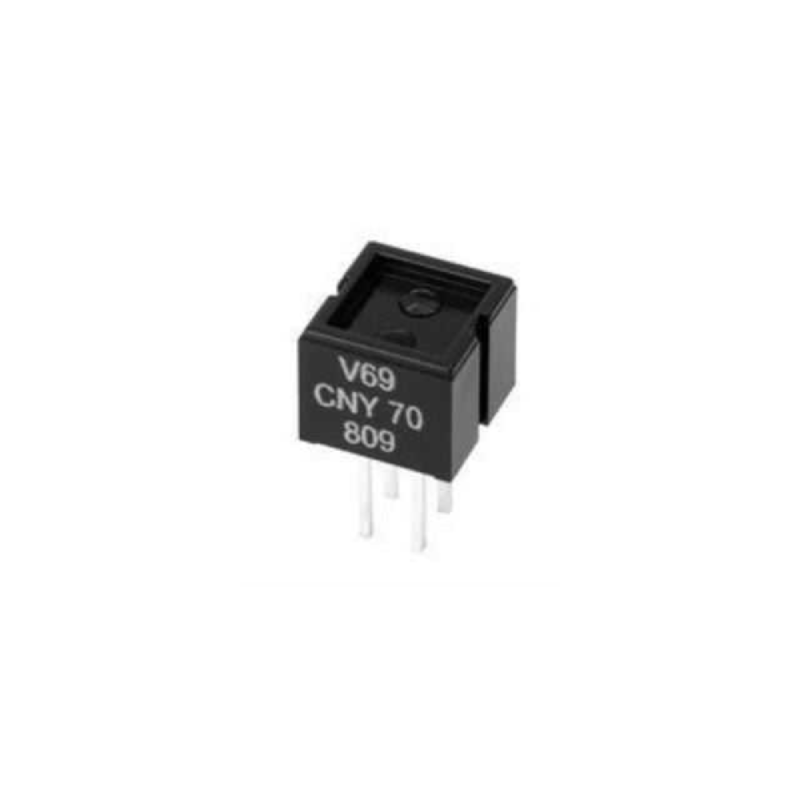

CNY70 Kızılötesi Sensör Hakkında
CNY70 kızılötesi sensör, içerisinde IR LED (verici) ve fototransistör (alıcı) bulunan, yansıtmalı tip bir optik sensördür. Yüzeyden geri yansıyan kızılötesi ışık miktarını algılayarak mesafe ve renk farkı tespiti yapabilir.
Yaklaşık 2 cm’ye kadar etkili algılama mesafesi sayesinde özellikle çizgi izleyen robot, sumo robot, yüzey algılama ve yakın mesafe cisim tespiti projelerinde yaygın olarak kullanılmaktadır. Siyah yüzeyler IR ışığı daha fazla emdiği için düşük sinyal üretirken, beyaz yüzeyler ışığı daha fazla yansıtarak yüksek sinyal oluşturur. Bu sayede siyah-beyaz çizgi ayrımı kolayca yapılabilir.
5V çalışma voltajı ile Arduino ve diğer mikrodenetleyici sistemlerine kolayca entegre edilir. LED tarafı için uygun seri direnç kullanılması önerilir.
| Teknik Özellik | Değer |
|---|---|
| Model | CNY70 |
| Sensör Tipi | Yansıtmalı Kızılötesi Sensör |
| Algılama Mesafesi | 0 – 20 mm (yaklaşık) |
| Algılama Türü | Siyah-beyaz yüzey ayrımı, yakın mesafe tespiti |
| Çalışma Voltajı | 5 V |
| Bacak Sayısı | 4 Pin (2x IR LED, 2x Fototransistör) |
| Kullanım Alanları | Çizgi izleyen robot, sumo robot, yüzey algılama projeleri |
Kaynaklar
Veri Sayfası
FE48722 PDF
