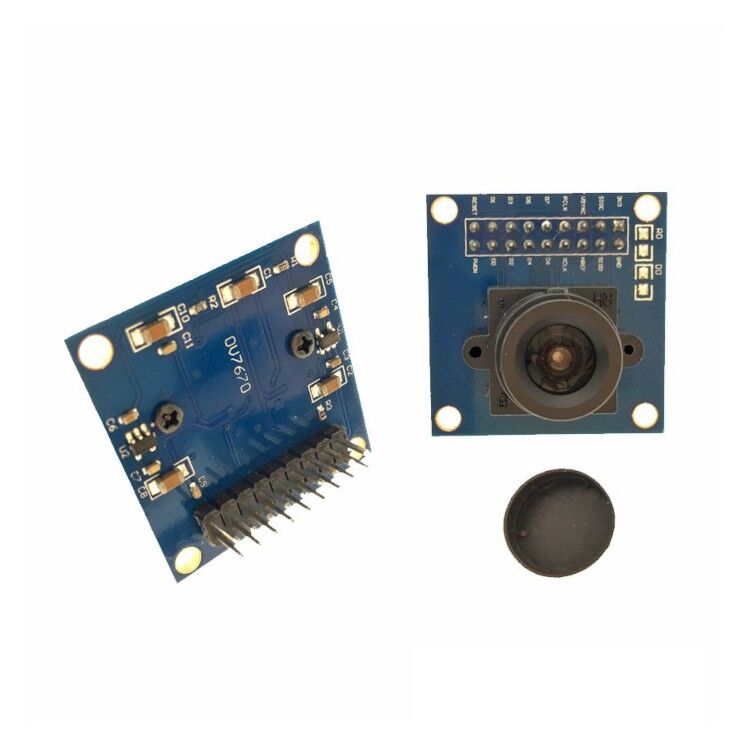

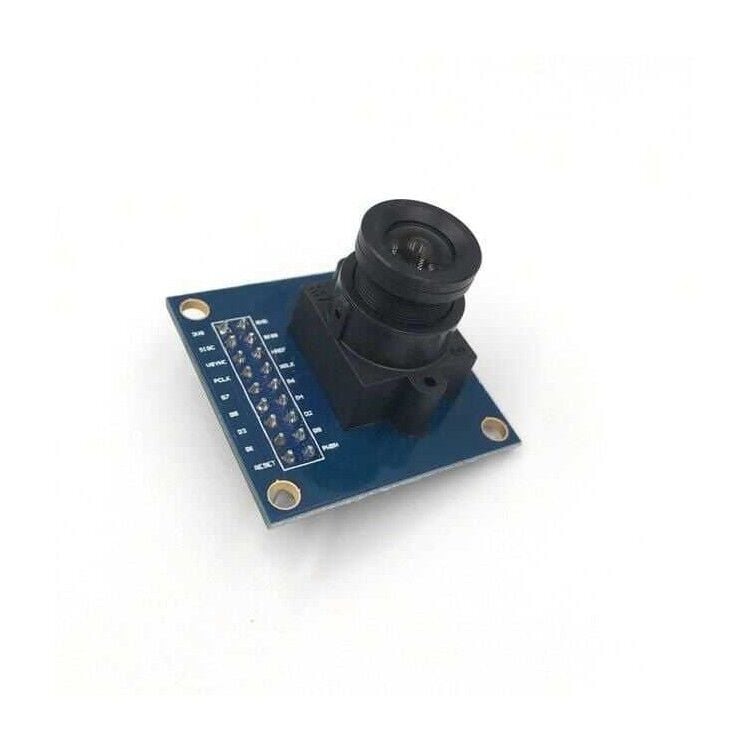

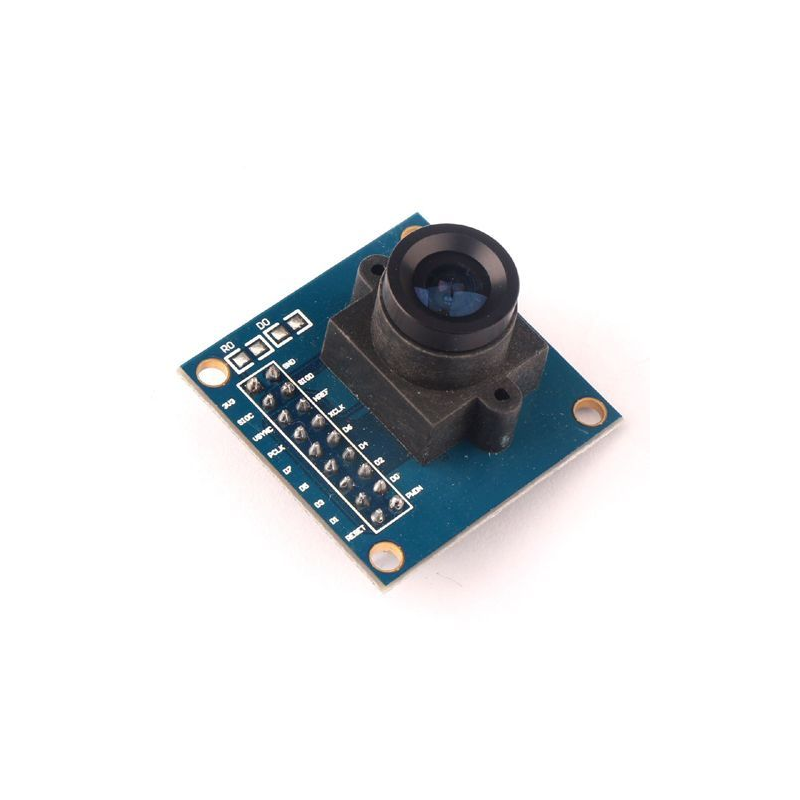

OV7670 Arduino VGA Kamera Modülü

OV7670 kamera sensörü, maksimum 30 fps hızında VGA çözünürlükte görüntü yakalayabilir. Yakalanan görüntüler, gönderilmeden önce dahili DSP tarafından ön işleme tabi tutulur. Tüm kamera ayarları, SCCB (I2C uyumlu) haberleşme arayüzü üzerinden yapılandırılabilir.

Modül üzerinde bulunan yüksek kaliteli F1.8 / 8mm cam lens, düşük ışık koşullarında dahi yüksek hassasiyet sağlar. Gömülü otomatik kontrol mekanizmaları sayesinde pozlama, kazanç ve beyaz dengesi gibi ayarlar donanımsal olarak yönetilir.

2×10 pinlik 0.1” çıkış konektörü sayesinde breadboard ve prototip kartlara doğrudan bağlanabilir. Bu yapı, hızlı prototipleme ve AR-GE çalışmaları için büyük avantaj sağlar.

Kullanım Alanları

• Görüntü işleme projeleri

• Basit makine görme uygulamaları

• Nesne ve renk tespiti

• Robotik ve otonom sistemler

• Eğitim ve AR-GE projeleri

• Gömülü görüntü tabanlı uygulamalar

Teknik Özellikler

• Görüntü Sensörü: OmniVision OV7670 CMOS

• Çözünürlük: 640 × 480 (VGA)

• Optik Boyut: 1/5 inç

• Maksimum Kare Hızı: 30 fps

• Lens: F1.8 / 8mm cam lens

• Çalışma Gerilimi: 3.3V DC

• Çalışma Sıcaklığı: 0 – 50 °C

• Çıkış Formatları:

  • Ham RGB

  • RGB565 / RGB555

  • YUV (4:2:2)

  • YCbCr (4:2:2)

• Desteklenen Çözünürlükler: VGA, QVGA, QQVGA, CIF, QCIF, QQCIF

• Haberleşme Arayüzü: SCCB (I2C uyumlu)

• Otomatik Kontroller:

  • AEC (Pozlama)

  • AGC (Kazanç)

  • AWB (Beyaz Dengesi)

  • ABF (Band Filtresi)

  • ABLC (Siyah Seviye Kalibrasyonu)

• Konektör: 2 × 10 pin, 0.1” pitch

Neden OV7670?

• Düşük maliyet – yüksek erişilebilirlik

• Geniş format ve çözünürlük desteği

• Mikrodenetleyici projelerine uygun yapı

• Gömülü görüntü işleme için yeterli performans
