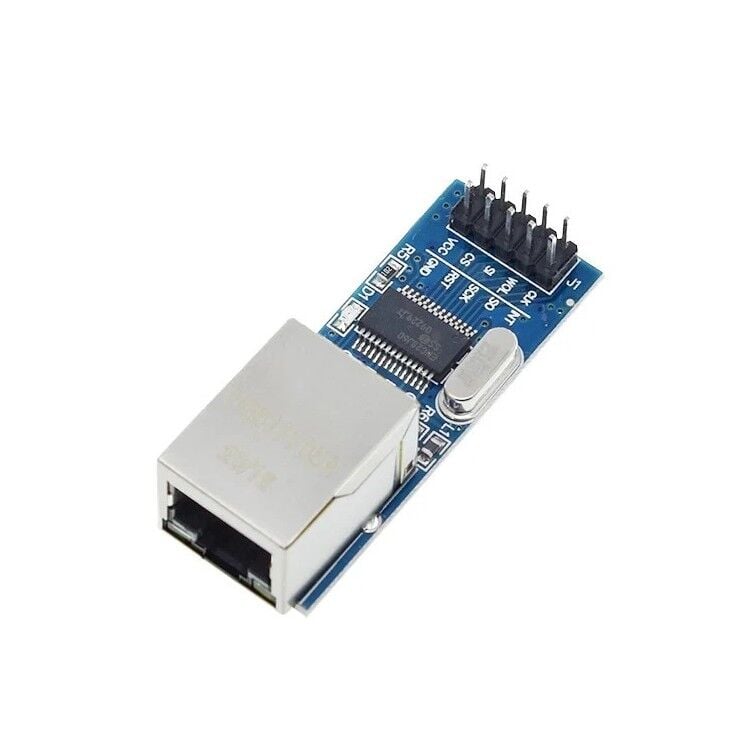

ENC28J60 Mini Ethernet LAN Modülü

ENC28J60 Mini Ethernet LAN Modülü, ethernet protokolü için gerekli olan temel donanımsal işlemleri kendi üzerinde gerçekleştirir. Mikrodenetleyici ile iletişim standart SPI haberleşme arabirimi üzerinden sağlanır ve bu sayede karmaşık paralel veri yollarına ihtiyaç duyulmaz.

Modül, tek 3.3V besleme ile çalışır ve üzerinde yer alan güç LED’i sayesinde besleme durumu kolayca gözlemlenebilir. 2×5 pin konektör yapısı, Mikrodenetleyici bağlantılarını hızlı ve düzenli şekilde yapmaya olanak tanır.

Web server uygulamaları, ağ tabanlı veri aktarımı ve uzaktan izleme projeleri gibi Ethernet gerektiren birçok gömülü sistem uygulamasında kullanılabilir.

Kullanım Alanları

• Mikrodenetleyici tabanlı Ethernet projeleri

• Basit web server uygulamaları

• IoT ve uzaktan izleme sistemleri

• Endüstriyel kontrol ve veri toplama projeleri

• Eğitim ve AR-GE çalışmaları

Teknik Özellikler

• Ethernet Denetleyici: Microchip ENC28J60

• Paket Tipi: SOP28

• Haberleşme Arayüzü: SPI

• Maksimum SPI Saat Hızı: 20 MHz

• Besleme Gerilimi: 3.3 V DC

• Konektör: 2 × 5 pin (MCU bağlantısı için)

• Güç Göstergesi: LED

• PCB Boyutu: 55 × 36 mm

Neden ENC28J60?

• SPI üzerinden kolay entegrasyon

• Düşük maliyetli Ethernet çözümü

• Geniş mikrodenetleyici uyumluluğu

• Gömülü sistemler için yeterli performans
