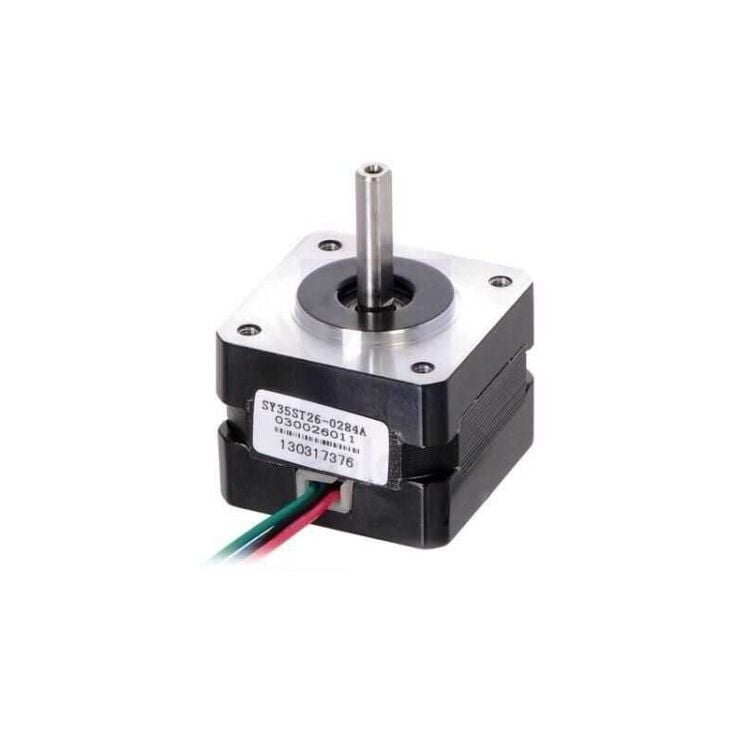

NEMA 14 200 Adım 35x26mm 7.4V Bipolar Step Motor - SY35ST26-0284A
FE31029
- Üretici
- FVRS
- Kılıf / Paket
- —
NEMA 14 200 Adım 35x26mm 7.4V Bipolar Step Motor - SY35ST26-0284A Hakkında
Bu step motor, her fazda 7.4V’ta 280 mA akım çekerek stabil ve tekrarlanabilir hareket sağlar. Dört kablolu bipolar yapıya sahiptir:
-
Siyah & Yeşil: Bir bobin
-
Kırmızı & Mavi: Diğer bobin
Motor, her bobin için birer adet olmak üzere H-köprüleri ile sürülebilir; ancak bipolar step motor sürücüsü (A4988, DRV8825 vb.) kullanılması tavsiye edilir. İki bilyalı rulmanla desteklenen çıkış mili, düşük titreşim ve uzun ömürlü çalışma sunar. 5 mm D-mil yapısı, yaygın kaplinlerle uyumludur.
| Özellik | Değer |
|---|---|
| Motor Tipi | Bipolar Hibrit Step Motor |
| Model | SY35ST26-0284A |
| NEMA Standardı | NEMA 14 |
| Gövde Boyutu | 35 × 35 × 26 mm (mil hariç) |
| Ağırlık | 130 g |
| Adım Açısı | 1.8° |
| Adım Sayısı | 200 adım / devir |
| Faz Akımı | 280 mA / bobin |
| Anma Gerilimi | 7.4 V |
| Bobin Direnci | 26 Ω / bobin |
| Bobin Endüktansı | 19.2 mH / bobin |
| Tutma Torku | 650 g·cm |
| Mil Çapı | 5 mm (D-mil) |
| Mil Uzunluğu | 21 mm |
| Rulman | Çift bilyalı rulman |
| Kablo Yapısı | 4 telli (çıplak uç) |
