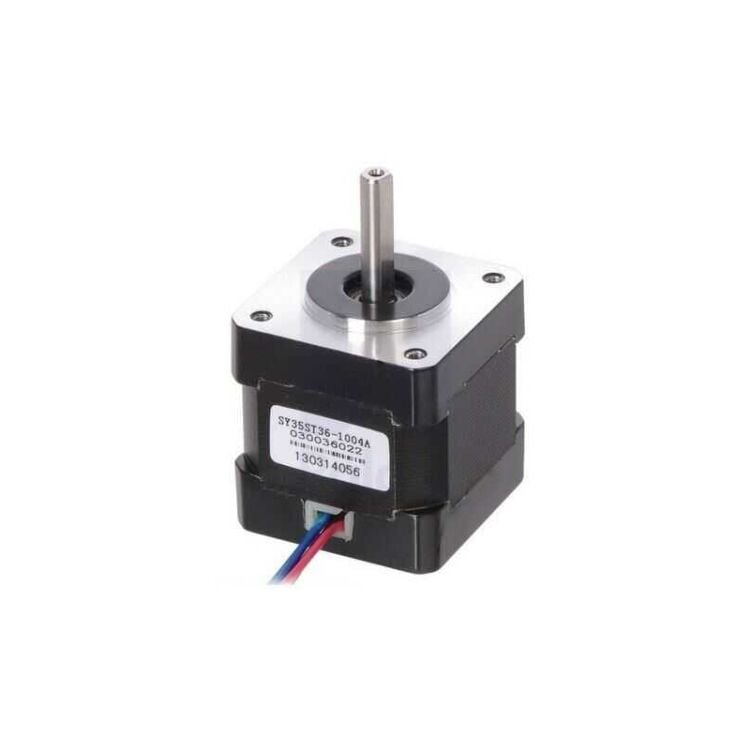

NEMA 14 200 Adım 2.7V 1A Bipolar Step Motor - SY35ST36-1004A Hakkında
Bu motor, her fazda 2.7V’ta 1A akım çekerek yüksek tork üretir. Dört telli bipolar yapıya sahiptir:
-
Siyah & Yeşil: Bir bobin
-
Kırmızı & Mavi: Diğer bobin
Motor, her bobin için birer adet H-köprüsü ile sürülebilir; ancak daha kararlı ve verimli kontrol için bipolar step motor sürücüsü (örn. DRV8825, TMC serileri) kullanılması önerilir. İki bilyalı rulman ile desteklenen 5 mm D-mil, düşük titreşim ve uzun ömür sağlar. 21 mm mil uzunluğu, yaygın 5 mm motor kaplinleri ile uyumludur.
| Özellik | Değer |
|---|---|
| Motor Tipi | Bipolar Hibrit Step Motor |
| Model | SY35ST36-1004A |
| NEMA Standardı | NEMA 14 |
| Gövde Boyutu | 35 × 35 × 36 mm (mil hariç) |
| Ağırlık | 180 g |
| Adım Açısı | 1.8° |
| Adım Sayısı | 200 adım / devir |
| Faz Akımı | 1 A / bobin |
| Anma Gerilimi | 2.7 V |
| Bobin Direnci | 2.7 Ω / bobin |
| Bobin Endüktansı | 4.3 mH / bobin |
| Tutma Torku | 1.4 kg·cm |
| Mil Çapı | 5 mm (D-mil) |
| Mil Uzunluğu | 21 mm |
| Rulman | Çift bilyalı rulman |
| Kablo Yapısı | 4 telli (çıplak uç) |
