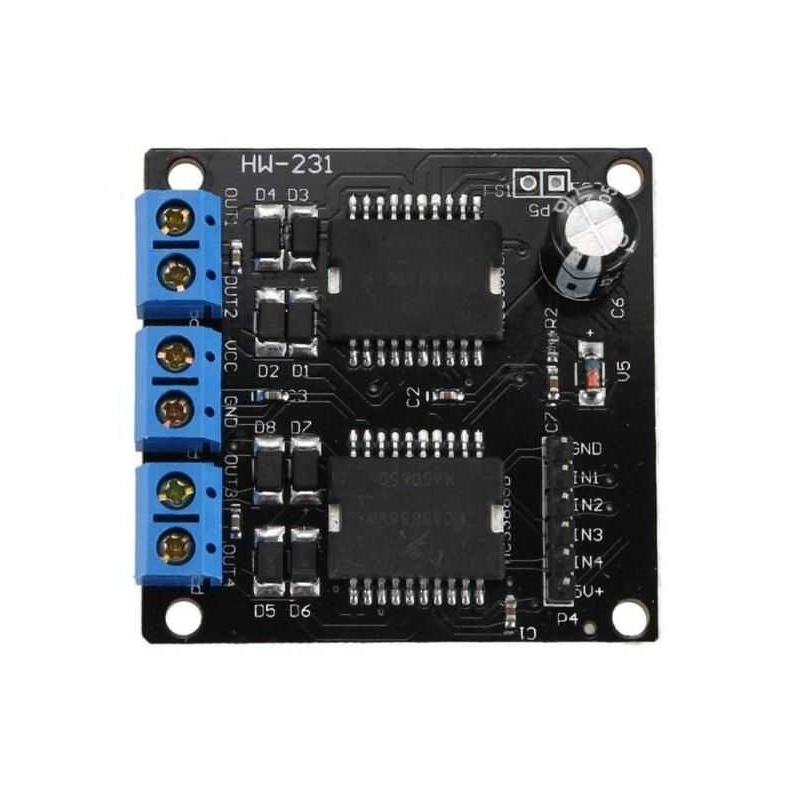

MC33886 6.5-24V 5A Çift Kanal Motor Sürücü Kartı PWM Kontrollü

MC33886 Motor Sürücü Kartı, MC33886 entegresi tabanlı, yüksek akım gerektiren DC motor uygulamaları için tasarlanmış bir çift kanal motor sürücü kartıdır. Kart aynı anda iki adet DC motoru sürebilir.

Çalışma gerilimi 6.5V - 24V DC aralığındadır ve kanal başına maksimum 5A akım sürüşü destekler. Motor hız kontrolü PWM sinyali ile yapılabilir ve <10kHz frekans aralığında çalışır. Gerçek zamanlı frenleme ve yön kontrolü fonksiyonları desteklenir.

Kart üzerinde aşırı akım, düşük voltaj ve aşırı sıcaklık koruma mekanizmaları bulunur. FS1 ve FS2 pinleri hata durumu göstergesi olarak kullanılır. Normal çalışma koşullarında çıkış seviyesi düşük (0) durumdadır.

Bağlantı sırasında pin etiketleri kontrol edilmeli ve besleme uçları ters bağlanmamalıdır. Motor komütasyonu sırasında oluşan geçici akım yükselmeleri koruma eşiğini aşabilir. FS çıkışı sürekli düşük seviyede kalıyorsa sistem derhal kapatılmalıdır. Yüksek akım uygulamalarında entegre sıcaklığı izlenmelidir.
