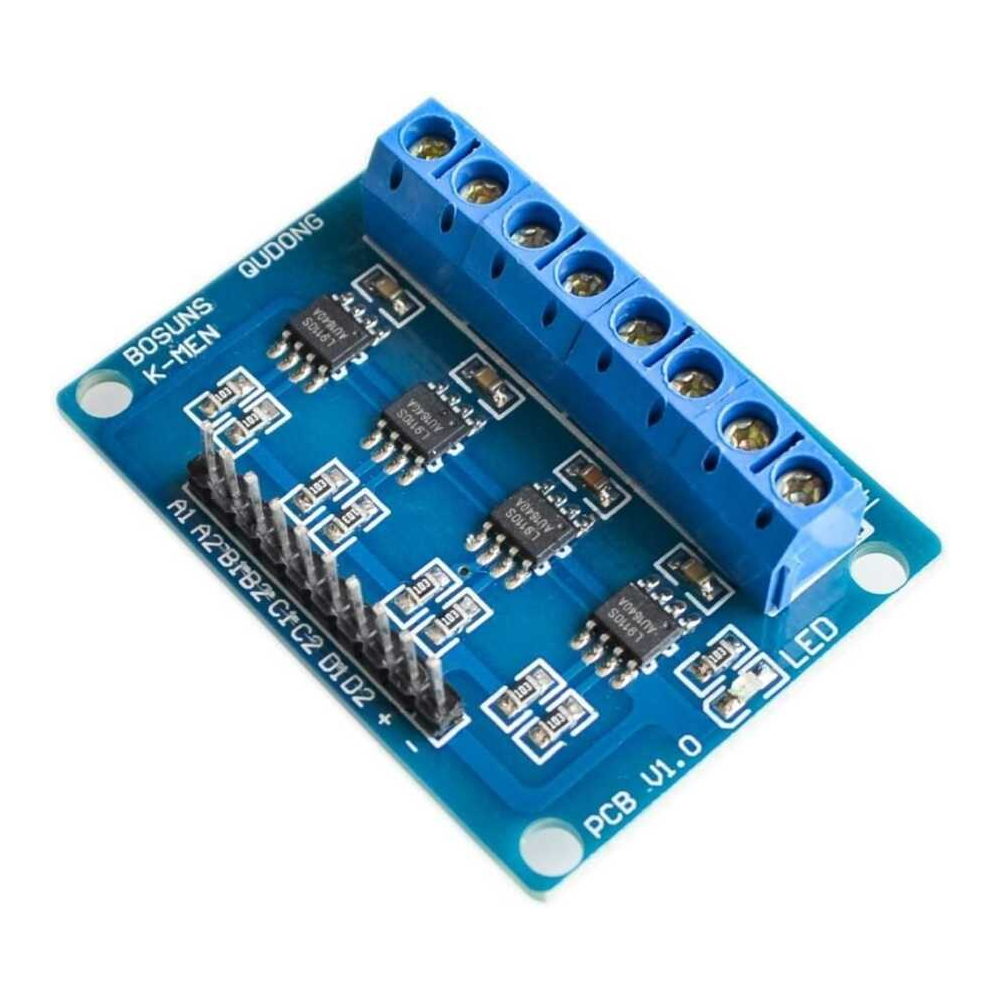

L9110 4 Kanal DC Motor Sürücü Kartı 2.5-12V 800mA Hakkında
L9110 4 Kanal DC Motor Sürücü Kartı, dört adet L9110 motor sürücü entegresi içeren ve aynı devre üzerinden 4 adet DC motoru iki yönde kontrol edebilen bir sürücü kartıdır.
Kart 2.5V - 12V DC besleme aralığında çalışır. Kanal başına 800mA sürekli ve 2A anlık akım sağlayabilir. Çıkış gerilimi yaklaşık 7.5V - 7.6V seviyesindedir ve 6V DC motorlarla kullanım için uygundur.
Sürücü üzerinde enable pini bulunmaz; kanallar sürekli aktiftir. Hız kontrolü için PWM sinyali doğrudan giriş pinlerine uygulanabilir. Mini sumo, çizgi izleyen robot ve 4WD araç projelerinde kullanılabilir.
Bağlantı sırasında besleme polaritesi kontrol edilmeli ve kanal başına akım sınırları aşılmamalıdır. Yüksek akım koşullarında ısı oluşumu dikkate alınmalıdır.
Pin Bağlantıları:
A1 / A2: 1. Motor girişleri
B1 / B2: 2. Motor girişleri
C1 / C2: 3. Motor girişleri
D1 / D2: 4. Motor girişleri
GND: Toprak
VCC: Besleme Gerilimi
| Entegre | 4 x L9110 |
| Motor Kanal Sayısı | 4 Kanal |
| Çalışma Voltajı | 2.5V - 12V DC |
| Çıkış Gerilimi | 7.5V - 7.6V |
| Sürekli Akım (Kanal Başına) | 800 mA |
| Anlık Akım (Kanal Başına) | 2 A |
| PWM Desteği | Giriş Pinleri Üzerinden |
| Boyut | 31 mm x 22 mm |
| Ağırlık | 7 g |
