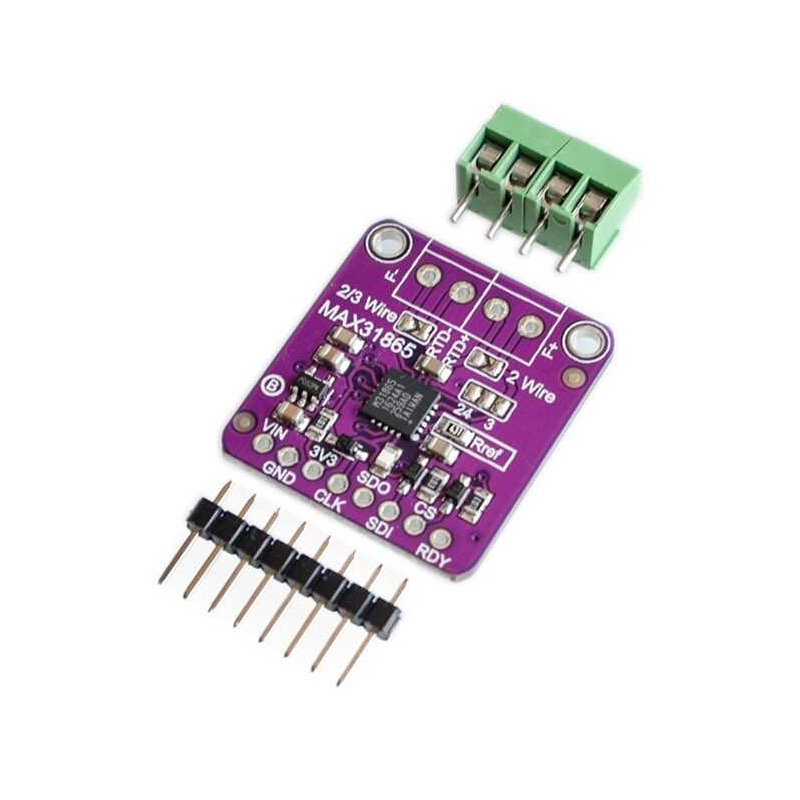

MAX31865 RTD Platin Direnç Sıcaklık Sensörü Modülü PT100 / PT1000
V6CPZ4738J
- Üretici
- FVRS
- Kılıf / Paket
- —
- Aile / Seri
- MAX31865
MAX31865 RTD Platin Direnç Sıcaklık Sensörü Modülü PT100 / PT1000 Hakkında
MAX31865 RTD Platin Direnç Sıcaklık Sensörü Modülü, PT100 ve PT1000 tipi platin dirençli sıcaklık sensörlerinden yüksek hassasiyetle sıcaklık ölçümü yapmak için tasarlanmış profesyonel bir RTD amplifikatör ve dönüştürücü modülüdür. Endüstriyel ve laboratuvar uygulamalarında yaygın olarak kullanılan RTD sensörlerin analog direnç bilgisini, mikrodenetleyiciler tarafından kolayca okunabilen dijital SPI verisine dönüştürür.
Modül üzerinde bulunan MAX31865 entegresi, 15-bit çözünürlüklü (0,03125°C) hassas delta-sigma ADC içerir ve yüksek doğruluklu ölçümler sağlar. 2, 3 ve 4 telli RTD bağlantılarını desteklemesi sayesinde kablo direncinden kaynaklanan ölçüm hatalarını minimize eder. ±45V giriş koruması, zorlu endüstriyel ortamlarda güvenli kullanım sunar.
SPI haberleşme protokolü sayesinde Arduino, Raspberry Pi, STM32, ESP32 ve PIC gibi pek çok platformla sorunsuz şekilde çalışır. Yüksek kararlılığı ve doğruluğu sayesinde laboratuvar ölçümleri, endüstriyel proses kontrolü, ısıtma-soğutma sistemleri ve veri kayıt uygulamaları için ideal bir çözümdür.
| Teknik Özellik | Değer |
|---|---|
| Entegre | MAX31865 |
| Sensör Tipi | RTD (Platin Direnç) |
| Desteklenen Sensörler | PT100, PT1000 |
| Çalışma Gerilimi | 3.3 V – 5 V |
| Çözünürlük | 15 bit (0,03125 °C) |
| Doğruluk | ±0,5 °C |
| Dönüşüm Süresi | Maks. 21 ms |
| Haberleşme | SPI |
| RTD Bağlantı Tipi | 2 telli / 3 telli / 4 telli |
| Giriş Koruması | ±45 V |
| Referans Direnci | PT100: 430Ω / PT1000: 4300Ω |
| PCB Boyutu | 28 × 25,3 mm |
| Kullanım Alanları | Laboratuvar ölçümleri, endüstriyel otomasyon, proses kontrol, veri kaydedici sistemler |
