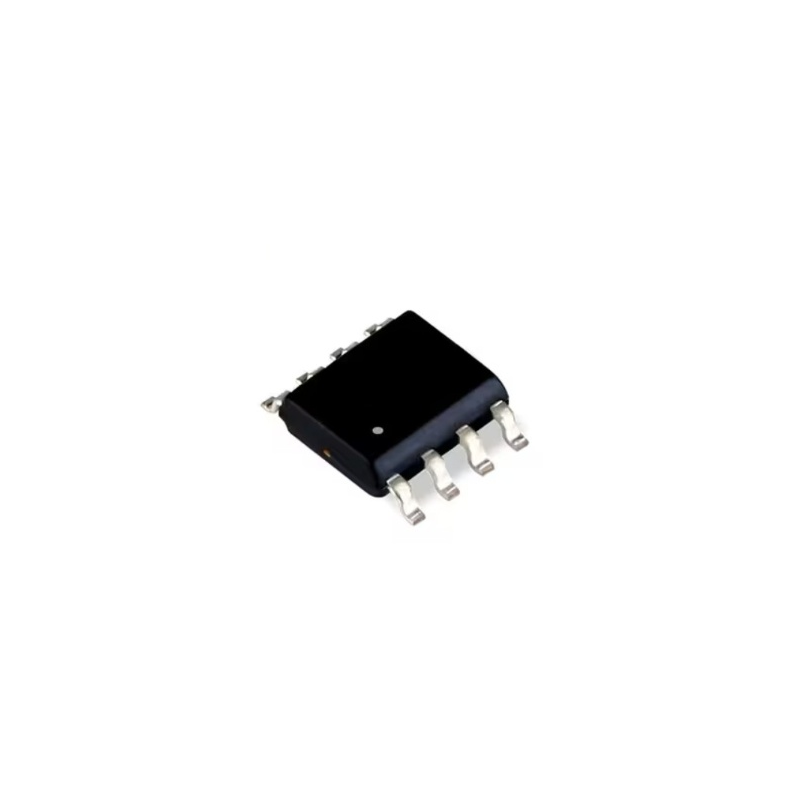

HVDA540QDRQ1 H540Q SOIC-8 5V CAN Transceiver Entegre Devre
HVDA540QDRQ1
- Üretici
- —
- Kılıf / Paket
- —
- Aile / Seri
- HVDA540Q
HVDA540QDRQ1 H540Q SOIC-8 5V CAN Transceiver Entegre Devre Hakkında
SN65HVDA540QDRQ1 (HVDA540), Texas Instruments tarafından üretilen, AEC-Q100 sertifikalı, otomotiv uygulamaları için tasarlanmış 5V CAN (Controller Area Network) fiziksel katman alıcı-vericisidir. ISO 11898-2 ve ISO 11898-5 standartlarını karşılar.
Cihaz, 3V ile 5,33V arasında ayarlanabilir VIO giriş/çıkış voltaj seviyesi desteği sayesinde 3,3V veya 5V mikrodenetleyicilerle doğrudan çalışabilir. HVDA540-5 varyantında ise VIO dahili olarak VCC'ye bağlıdır.
Normal mod'da CAN sürücüsü ve alıcısı tam olarak aktiftir; 1 Mbps'e kadar veri hızı desteklenir. Bekleme modunda (STB pini HIGH) sürücü ve alıcı devre dışı bırakılır, VCC kaynağı tamamen kesilebilir; yalnızca VIO ile beslenebilir. HVDA540'ta wake-up yeteneği bulunmaz; RXD pini bekleme modunda sabit HIGH kalır.
Koruma özellikleri:
Bus pinlerinde (CANH, CANL) ±12 kV HBM ESD koruması, –27V ile +40V arasında bus arıza koruması, VIO ve VCC için aşırı düşük voltaj algılama, TXD dominant zaman aşımı (300–700 µs), termal kapatma (185°C) ve güç açma/kapama sırasında bus glitch koruması mevcuttur.
Cihaz beslenmediğinde bus pinleri yüksek empedanslı pasif yük olarak davranır; ağdaki diğer düğümlerin çalışmasını etkilemez. Bu özellik, bazı düğümlerin beslemesiz olduğu sistemlerde kritik öneme sahiptir.
8 pinli SOIC (D) paketinde sunulan cihaz, –40°C ile +125°C ortam sıcaklığı aralığında çalışır. SAE J2284, SAE J1939, GMW3122, ISO 11783 ve NMEA 2000 gibi otomotiv veri yolu standartlarıyla uyumludur.
| Parametre | Değer |
|---|---|
| Parça Numarası | SN65HVDA540QDRQ1 (HVDA540QDRQ1) |
| Paket | SOIC-8 (D), 4,90 mm × 3,91 mm |
| Protokol | ISO 11898-2, ISO 11898-5 CAN |
| Maksimum Veri Hızı | 1 Mbps |
| VCC Besleme Voltajı | 4,68V – 5,33V |
| VIO I/O Besleme Voltajı | 3V – 5,33V |
| Bus Pin Arıza Koruması | –27V ile +40V |
| ESD Koruması (Bus Pinleri, HBM) | ±12 kV |
| ESD Koruması (Diğer Pinler, HBM) | ±4 kV |
| Çalışma Modu | Normal, Bekleme (Wake-up yok) |
| Bekleme Akımı (ICC, maks.) | 5 µA |
| Bekleme I/O Akımı (IIO, maks.) | 15 µA |
| TXD Dominant Zaman Aşımı (t_DOM) | 300 µs – 700 µs |
| Loop Propagasyon Gecikmesi (maks.) | 230 ns |
| Alıcı Pozitif Eşik Voltajı (VIT+) | 900 mV (maks.) |
| Alıcı Negatif Eşik Voltajı (VIT–) | 500 mV (min.) |
| Termal Kapatma Sıcaklığı | 185°C |
| Çalışma Sıcaklığı | –40°C ile +125°C |
| Otomotiv Sertifikası | AEC-Q100, Sıcaklık Sınıfı 1 |
| Uyumlu Standartlar | SAE J2284, SAE J1939, GMW3122, ISO 11783, NMEA 2000 |
| Miktar (Makara) | 2500 adet / makara |
