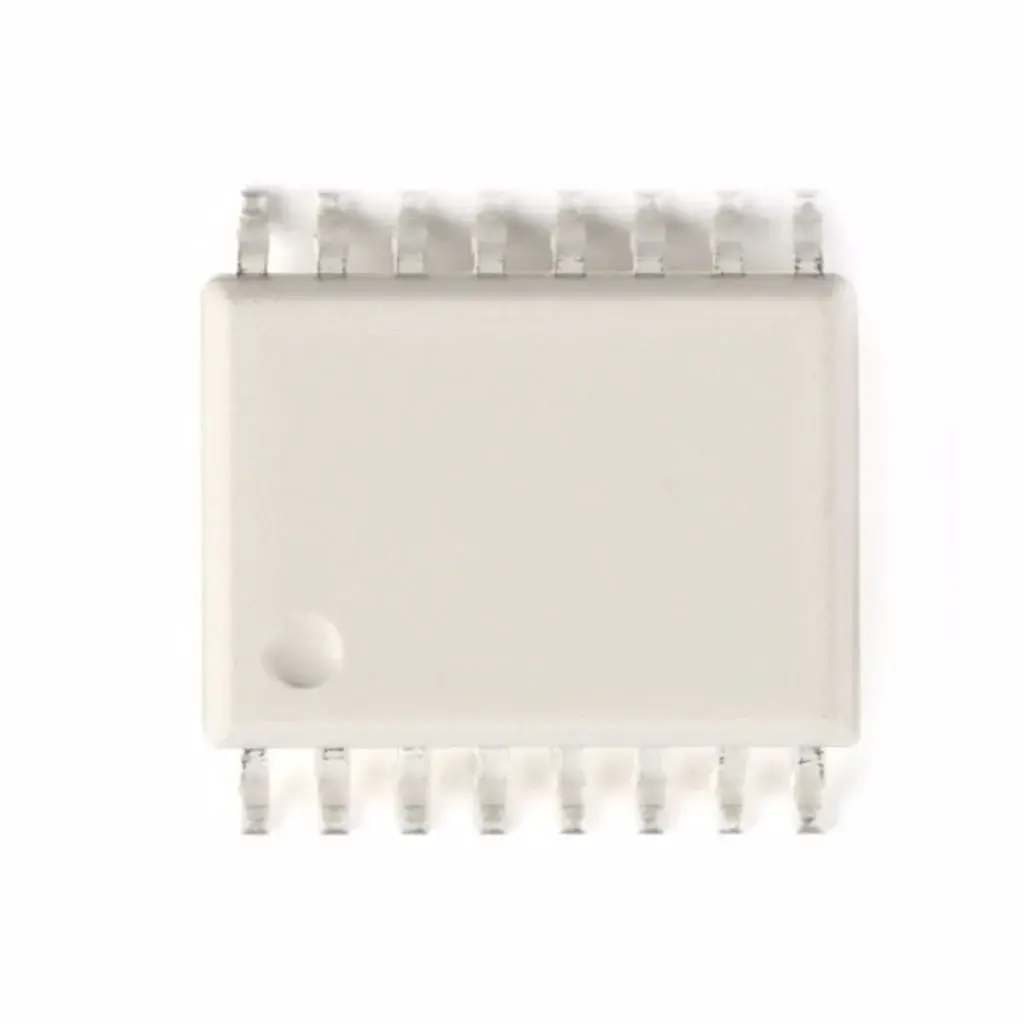

HCPL-316J-500E (A316J) 2A Gate Drive SOIC-16 SMD Optokuplör
FE49353
- Üretici
- Avago
- Kategori
- Kılıf / Paket
- —
HCPL-316J-500E (A316J) 2A Gate Drive SOIC-16 SMD Optokuplör Hakkında
HCPL-316J-500E (A316J), entegre sürücü yapısına sahip gate drive optokuplör entegresidir. IGBT ve MOSFET sürme uygulamalarında galvanik izolasyon sağlayarak kontrol ve güç katlarını güvenli şekilde ayırır.
5000Vrms izolasyon gerilimi ile yüksek güvenlik gerektiren endüstriyel uygulamalara uygundur. 15V – 30V besleme aralığında çalışır ve tipik 5mA besleme akımı tüketir. Çıkış tarafında 2A sürme akımı sağlayarak hızlı anahtarlama gerektiren güç devrelerinde kullanılabilir.
SOIC-16 SMT paket yapısına sahiptir ve REEL paketleme ile otomatik dizgi hatlarına uygundur. Çalışma sıcaklık aralığı -40°C ile +100°C arasındadır. Motor sürücüleri, inverterler, SMPS ve endüstriyel güç uygulamalarında kullanılır.
| Ürün Kodu | HCPL-316J-500E (A316J) |
| Tip | Gate Drive Optocoupler |
| İzolasyon Gerilimi | 5000 VRMS |
| Besleme Voltajı | 15V ~ 30V |
| Besleme Akımı | 5 mA |
| Çıkış Akımı | 2 A |
| Montaj Tipi | SMT (Surface Mount) |
| Kılıf / Paket | SOIC-16 |
| Paketleme | REEL |
| Çalışma Sıcaklığı | -40°C ~ +100°C |
| RoHS | RoHS Uyumlu |
| Durum | Active |
