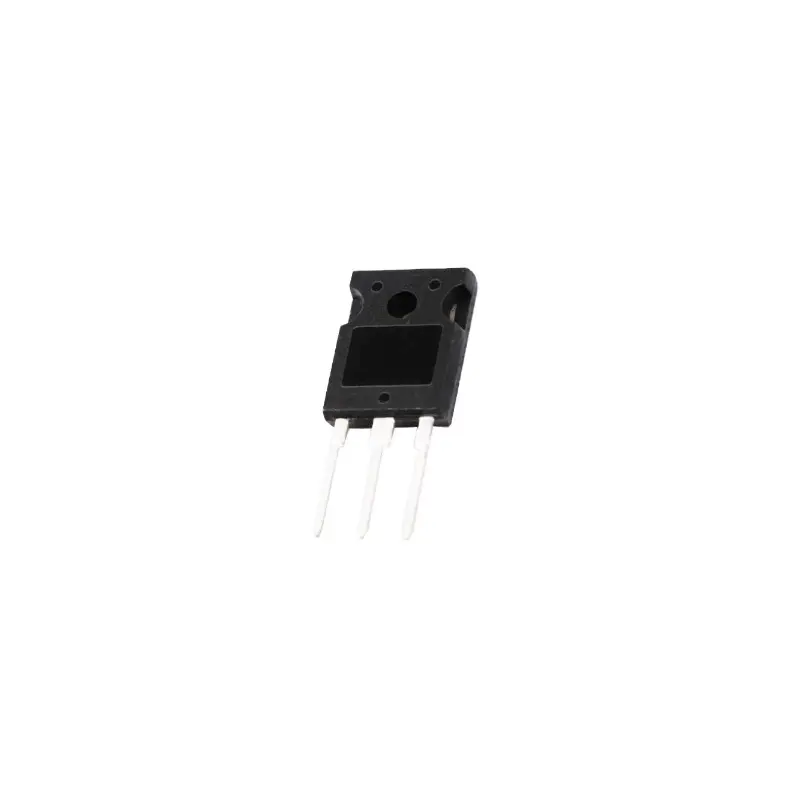

CRG40T60AK3HD (G40T60AK3HD) N-Kanal 80A 600V 336W TO-247 IGBT + Diyot
FE48701
- Üretici
- CRMicro
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- CRG40T60AK3HD
CRG40T60AK3HD (G40T60AK3HD) N-Kanal 80A 600V 336W TO-247 IGBT + Diyot Hakkında
CRG40T60AK3HD, N-kanal yapıya sahip, dahili anti-paralel diyot içeren bir IGBT güç modülüdür. 600V kolektör-emetör gerilim dayanımı ve 80A kolektör akımı ile inverter, motor sürücü, UPS ve SMPS güç katlarında kullanılır. TO-247 kılıftadır.
| Ürün Kodu | CRG40T60AK3HD |
| IGBT Tipi | N-Channel + Anti-Parallel Diode |
| Paket | TO-247 |
| Maks. Güç Dağılımı (Pc) | 336 W |
| Maks. Kolektör-Emitter Gerilimi (Vce) | 600 V |
| Maks. Gate-Emitter Gerilimi (Vge) | ±20 V |
| Maks. Kolektör Akımı (Ic) | 80 A (@25°C) |
| Maks. Jonksiyon Sıcaklığı (Tj) | 175 °C |
| VCE(sat) (typ) | 1.9 V (@25°C) |
| VGE(th) (Max) | 7 V |
| Rise Time (tr) | 62 ns (typ) |
| Output Capacitance (Coes) | 141 pF (typ) |
| Total Gate Charge (Qg) | 239 nC (typ) |
