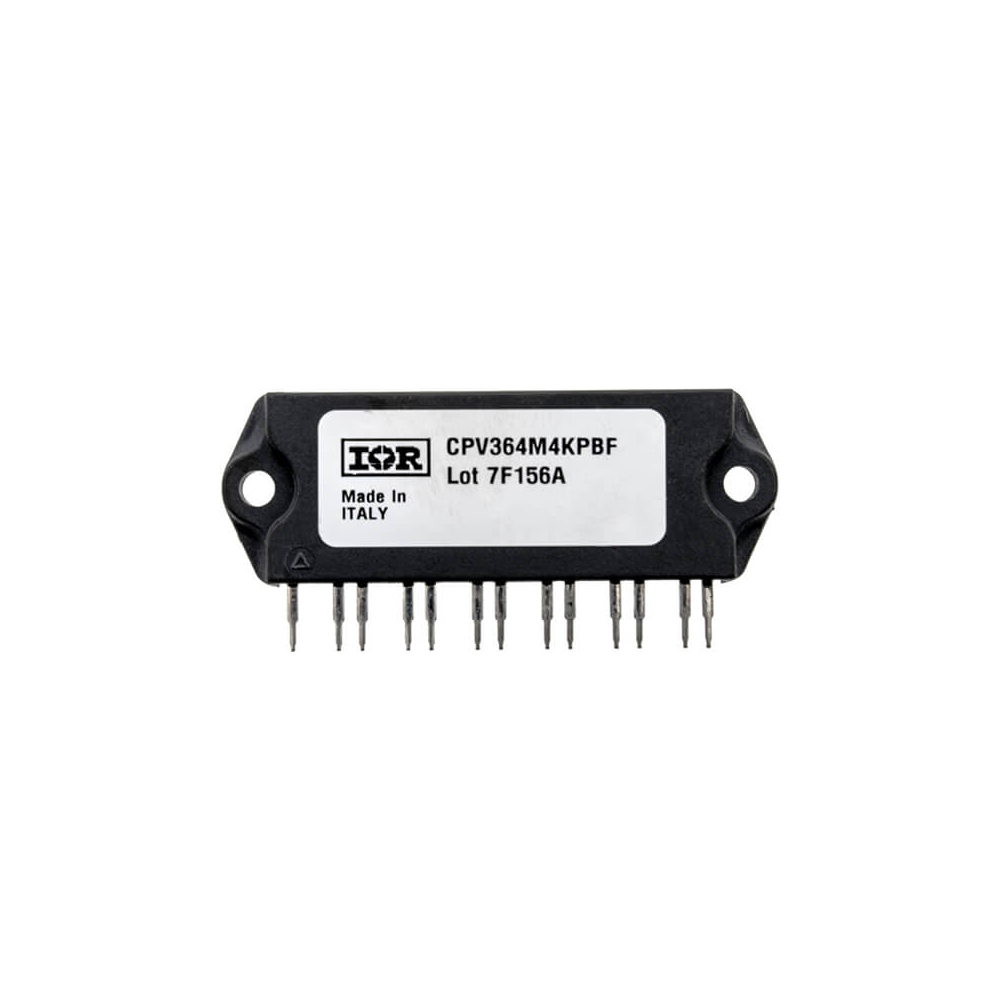

CPV364M4KPBF 20A 600V IGBT Modül
FE48604
- Üretici
- IR (International Rectifier)
- Kategori
- Kılıf / Paket
- —
CPV364M4KPBF 20A 600V IGBT Modül Hakkında
CPV364M4KPBF, International Rectifier (Infineon) tarafından geliştirilen, kısa devre dayanımlı UltraFast IGBT teknolojisine sahip 3 faz motor sürücü uygulamaları için tasarlanmış IGBT SIP güç modülüdür. Modül içerisinde 6 adet 600V IGBT ve bunlara entegre HEXFRED™ ultra hızlı serbest dönüş diyotları bulunur.
10 µs kısa devre dayanımı, yüksek anahtarlama frekansı (>5 kHz) desteği ve düşük anahtarlama kayıpları, modülü kompakt motor sürücüleri ve inverter tasarımları için ideal hale getirir. Tam izoleli IMS-2 paket yapısı, düşük termal direnç ve güvenli montaj imkânı sunar. Özellikle AC motor sürücüleri, endüstriyel inverterler ve yer kısıtı olan güç elektroniği tasarımlarında yaygın olarak kullanılır.
| Model | CPV364M4KPBF |
| Ürün Tipi | IGBT SIP Güç Modülü |
| Inverter Yapısı | 3 Fazlı Köprü (6 IGBT) |
| IGBT Blokaj Gerilimi | 600 V |
| Sürekli Akım | 24 A (@ Tc = 25°C) |
| Sürekli Akım | 13 A (@ Tc = 100°C) |
| Tepe Akımı | 48 A (Pulsed) |
| Kısa Devre Dayanımı | 10 µs @ 125°C |
| Gate Gerilimi | ±20 V |
| Anahtarlama Frekansı | > 5 kHz (tipik 20 kHz) |
| İzolasyon Dayanımı | 2500 Vrms / 1 dk |
| Termal Direnç (IGBT) | 2.0 °C/W (Junction–Case) |
| Çalışma Sıcaklığı | -55°C ~ +150°C |
| Paket Tipi | IMS-2 SIP (Tam İzoleli) |
| Kurşunsuz | Evet (Pb-Free) |
