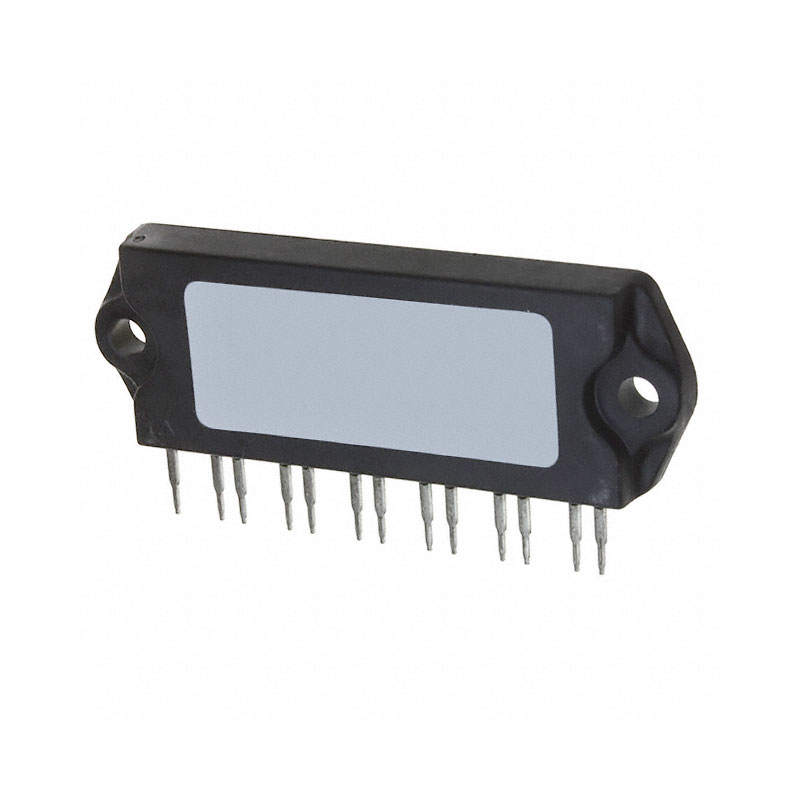

CPV362M4U 600V 6x IGBT SIP Motor Sürücü Modül
FE48745
- Üretici
- IR (International Rectifier)
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- CPV362M4U
CPV362M4U 600V 6x IGBT SIP Motor Sürücü Modül Hakkında
CPV362M4U 600V SIP IGBT Motor Sürücü Modül, International Rectifier tarafından geliştirilmiş, 6 adet UltraFast IGBT ve HEXFRED™ hızlı diyot içeren kompakt bir güç modülüdür.
IMS (Insulated Metal Substrate) teknolojisi sayesinde:
-
Düşük termal direnç
-
PCB montaja uygun yapı
-
Yüksek frekansta çalışma (5kHz üzeri)
-
Kompakt tasarım
sağlar.
Datasheet’te belirtilen tipik motor sürücü performansına göre (20kHz, 360VDC besleme, Tc=90°C) faz başına yaklaşık 4.6 Arms çıkış akımı elde edilebilir
| Teknik Özellik | Değer |
|---|---|
| Model | CPV362M4U |
| Üretici | International Rectifier (IR) |
| Tip | 6'lı IGBT SIP Motor Sürücü Modül |
| Collector-Emitter Gerilimi (VCES) | 600 V |
| Sürekli Akım (IC @25°C) | 7.2 A (her IGBT) |
| Sürekli Akım (IC @100°C) | 3.9 A (her IGBT) |
| Pulsed Collector Akımı (ICM) | 22 A |
| Gate-Emitter Gerilimi (VGE) | ±20 V |
| VCE(sat) | Typ. 1.70 – 2.2 V |
| Gate Threshold (VGEth) | 3.0 – 6.0 V |
| Toplam Gate Charge (Qg) | Typ. 31 nC |
| Toplam Switching Loss | Typ. 0.20 mJ |
| İzolasyon Dayanımı | 2500 Vrms |
| Termal Direnç (RthJC IGBT) | Max 5.5 °C/W |
| Paket | IMS-2 (13 Pin SIP) |
| Ağırlık | 20 g |
