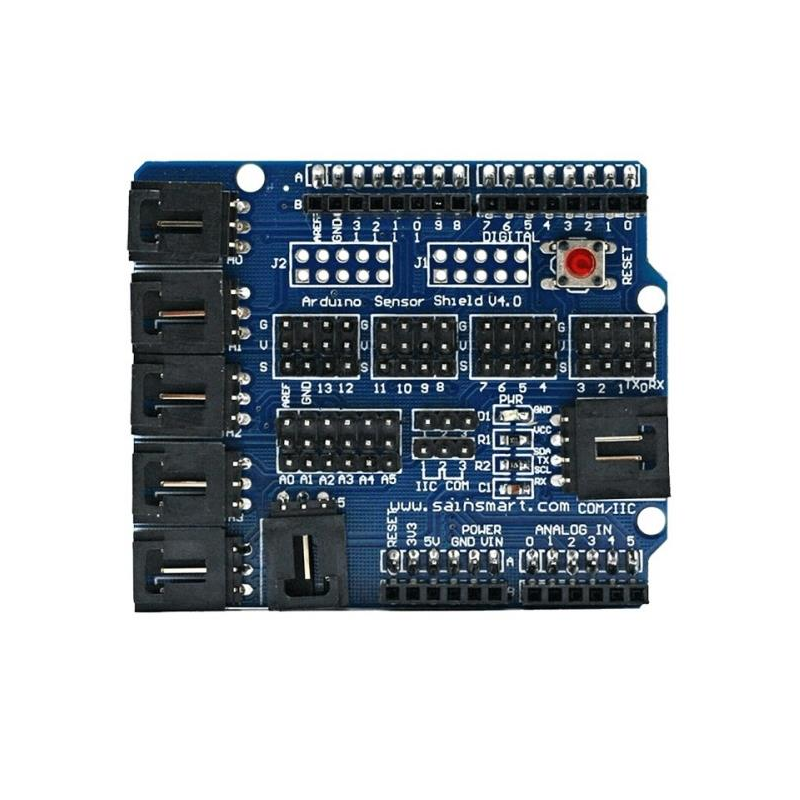

Arduino Uno Sensör Shield V5.0 Hakkında
Arduino Uno Sensör Shield, Arduino Uno kartların giriş/çıkış pinlerini düzenleyerek sensör ve modüllerin kolay bağlanmasını sağlayan I/O genişletme kartıdır. Tüm pinler DATA (Signal) – VCC – GND şeklinde 3 pinli yapıya dönüştürülmüş olup lehimsiz ve hızlı bağlantı imkânı sunar.
Kart üzerinde UART ve I2C bağlantıları ayrı bölümler halinde sunulmuştur. “Communication Port” alanı üzerindeki jumper ayarları ile haberleşme türü seçilebilir. Bu yapı, farklı modüllerin daha düzenli ve hatasız bağlanmasını sağlar.
Arduino Uno ile tam uyumlu olan shield, pin yapısı benzer olan Arduino Leonardo ve Mega kartlar ile de kullanılabilir. Ancak bu kartlarda I2C ve SPI pinleri farklı konumda olduğundan bu hatlar doğrudan kullanılamayabilir.
Header ve konektörler lehimli olarak gönderilir, bu sayede doğrudan kullanıma hazırdır. Robotik projeler, sensör uygulamaları ve hızlı prototipleme süreçlerinde pratik çözüm sunar.
| Uyumlu Kart | Arduino Uno (Leonardo, Mega uyumlu) |
| Pin Yapısı | DATA – VCC – GND (3 Pin) |
| Dijital Pinler | 14 |
| Analog Pinler | 6 Kanal |
| PWM Pin | 6 Kanal |
| Haberleşme | UART, I2C (jumper ile seçim) |
| Bağlantı | Tak-çalıştır (shield) |
| Durum | Header ve konektörler lehimli |
| Kullanım Alanı | Sensör projeleri, robotik |
