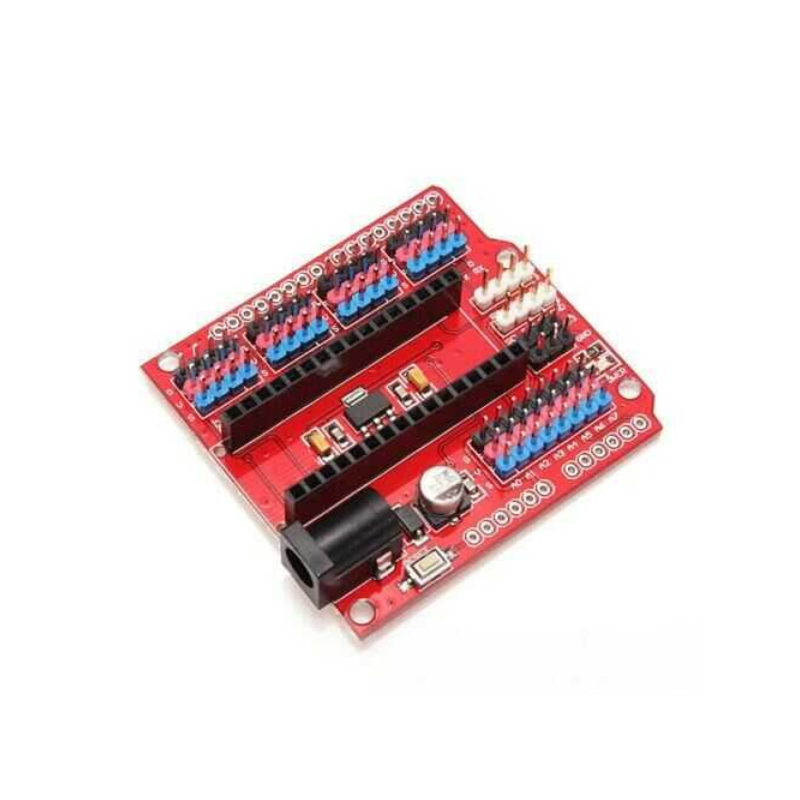

Arduino Nano Sensör Shield Hakkında
Arduino Nano Sensör Shield, Arduino Nano kartın pin yapısını düzenleyerek sensör ve modüllerin daha kolay bağlanmasını sağlayan I/O genişletme kartıdır. Tüm pinler GND–5V–Signal formatında düzenlenmiş olup lehimsiz ve hızlı bağlantı imkânı sunar.
Kart üzerinde bulunan 2.1mm DC adaptör girişi ile harici besleme yapılabilir. Ayrıca 5V, 3.3V ve GND hatları çoğaltılarak birden fazla modülün aynı anda beslenmesi kolaylaştırılmıştır.
Reset pini kart üzerine alınmış olup kullanım kolaylığı sağlar. Standart pin dizilimi sayesinde uygun header lehimlenerek Arduino Uno, Mega ve Leonardo gibi kartlarla da kullanılabilir.
Robotik projeler, sensör uygulamaları ve hızlı prototipleme süreçlerinde pratik çözüm sunar.
| Uyumlu Kart | Arduino Nano (Uno, Mega, Leonardo uyumlu) |
| Dijital Pin | 14 (GND-5V-Signal) |
| Analog Pin | 8 Kanal (GND-5V-Signal) |
| PWM Pin | 6 Kanal |
| I2C | Desteklenir |
| Güç Girişi | 2.1mm DC (7–12V) |
| Çıkışlar | 5V, 3.3V, GND çoğaltılmış |
| AREF | Mevcut |
| Boyut | 58 x 59 mm |
