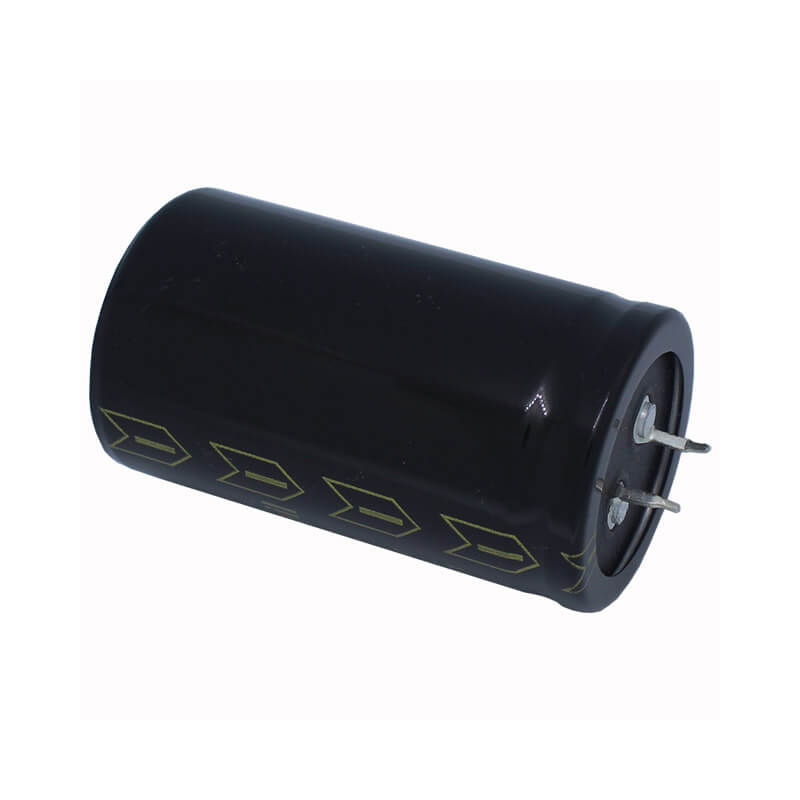

470uF 400V 35x40mm 105C K05 SNAP Elektrolitik Kondansatör
K054004710PM0E040
- Üretici
- Kendeil
- Kılıf / Paket
- —
- Aile / Seri
- 470uF 400V 105C
470uF 400V 35x40mm 105C K05 SNAP Elektrolitik Kondansatör Hakkında
470uF 400V 35x40mm 105°C SNAP elektrolitik kondansatör; alüminyum gövde ve izolasyon kılıfına sahip, PCB’ye snap-in terminallerle montaj için tasarlanmış, düşük ESR ve yüksek ripple akım taşıma kabiliyeti hedeflenen güç elektroniği sınıfı bir kapasitördür. -40°C ile +105°C çalışma aralığı ve 105°C’de 5000 saat ömür sınıfı ile SMPS ve profesyonel güç kaynakları/DC bara filtreleme uygulamalarında kullanıma uygundur; kapasite toleransı ±20% (100Hz, 20°C), 400V sınıfında surge (tepe) gerilimi Vr>250V olduğu için 1.10×Vr ≈ 440V olarak verilir, sızıntı akımı limitleri IL≤0.006·C·Vr+4µA (ürün limiti: 0.003·C·Vr) yaklaşımıyla tanımlanır ve gövde üzerinde emniyet venti bulunur.
| Ürün | SNAP-in Alüminyum Elektrolitik Kondansatör |
| Kapasitans (C) | 470 uF |
| Anma Gerilimi (Vr) | 400 VDC |
| Surge Gerilimi (Vp) | ≈ 440 VDC (Vp = 1.10 × Vr) |
| Çalışma Sıcaklığı | -40°C ~ +105°C |
| Ömür Sınıfı | 5000 h @ +105°C |
| Boyut (Ø × L) | 35 mm × 40 mm |
| Montaj / Terminal | SNAP-in, PCB montaj |
| Kapasitans Toleransı | ±20% (100 Hz, 20°C) |
| tan δ (Max.) | 0.10 (100 Hz, 20°C) |
| ESR (Tipik) | 170 mΩ (100 Hz, 20°C) |
| Empedans Z (Tipik) | 125 mΩ (10 kHz, 20°C) |
| Ripple Akımı Ir (Max.) | 1.9 A (100 Hz, +105°C) |
| Sızıntı Akımı (IL) | ≤ 0.006·C·Vr + 4µA (5 dk, 20°C) → ≤ 1.132 mA (470µF, 400V); ürün limiti: ≤ 0.564 mA |
| Koruma / Güvenlik | Emniyet venti (gövde altı veya yan) |
| Seri / Tip | K05 Type |
| Referans Parça Kodu (K05 tablosu) | K05400471_PM0E040 |
