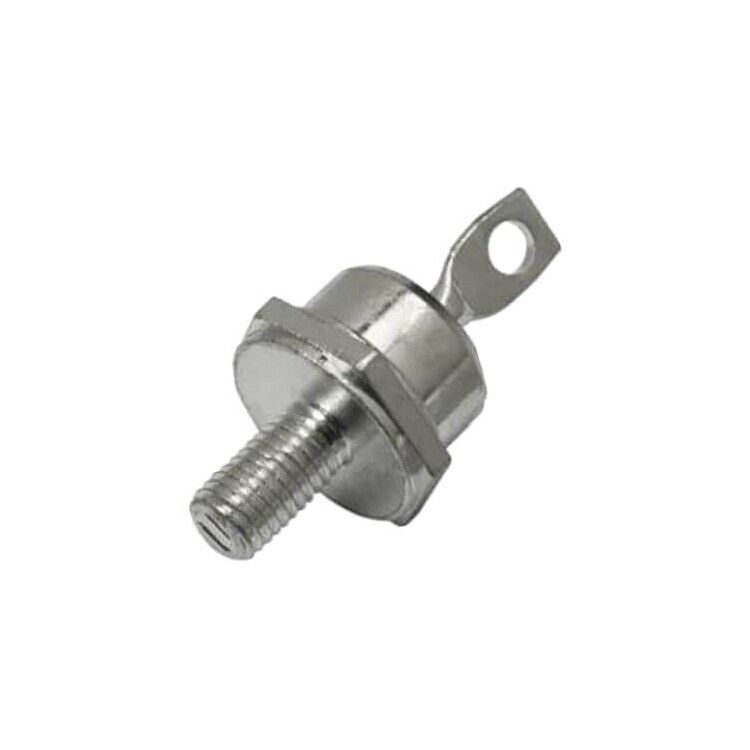

40HF120 40A 1200V Katot Metal Vidalı Stud Diyot
40HF120
- Üretici
- FVRS
- Kılıf / Paket
- —
- Aile / Seri
- 40HF120
40HF120 40A 1200V Katot Metal Vidalı Stud Diyot Hakkında
40HF120 Stud Diyot, yüksek akım ve yüksek gerilim gerektiren güç elektroniği uygulamalarında kullanılan standart toparlanmalı (standard recovery) bir doğrultma diyotudur. Vidalı gövde yapısı sayesinde soğutucuya doğrudan montaj imkânı sunar ve ısının etkin şekilde dağıtılmasını sağlar.
Yüksek ani darbe akımı (surge current) dayanımı, güç kaynakları ve endüstriyel sistemlerde güvenilir çalışma sağlar. 1200V ters gerilim kapasitesi, şebeke bağlantılı doğrultma ve konvertör uygulamalarında kullanımını mümkün kılar.
Kaynak makineleri, batarya şarj devreleri, güç kaynakları ve motor sürücü sistemlerinde yaygın olarak tercih edilir.
| Özellik | Değer |
|---|---|
| Diyot Tipi | Standart Doğrultma Diyodu |
| Model | 40HF120 |
| Ortalama İleri Akım (IF(AV)) | 40 A |
| Maks. Ters Gerilim (VRRM) | 1200 V |
| RMS İleri Akım (IF(RMS)) | 62 A |
| Ani Darbe Akımı (IFSM) | 570 A (50Hz) / 595 A (60Hz) |
| Maks. İleri Gerilim Düşümü | ≈ 1.3 V |
| Kılıf Tipi | DO-5 (DO-203AB) |
| Montaj Tipi | Vidalı Stud |
| Termal Direnç (Junction–Case) | 0.95 K/W |
| Çalışma Sıcaklığı | –65 °C ~ +190 °C |
| Uygulama | Güç Doğrultma |
