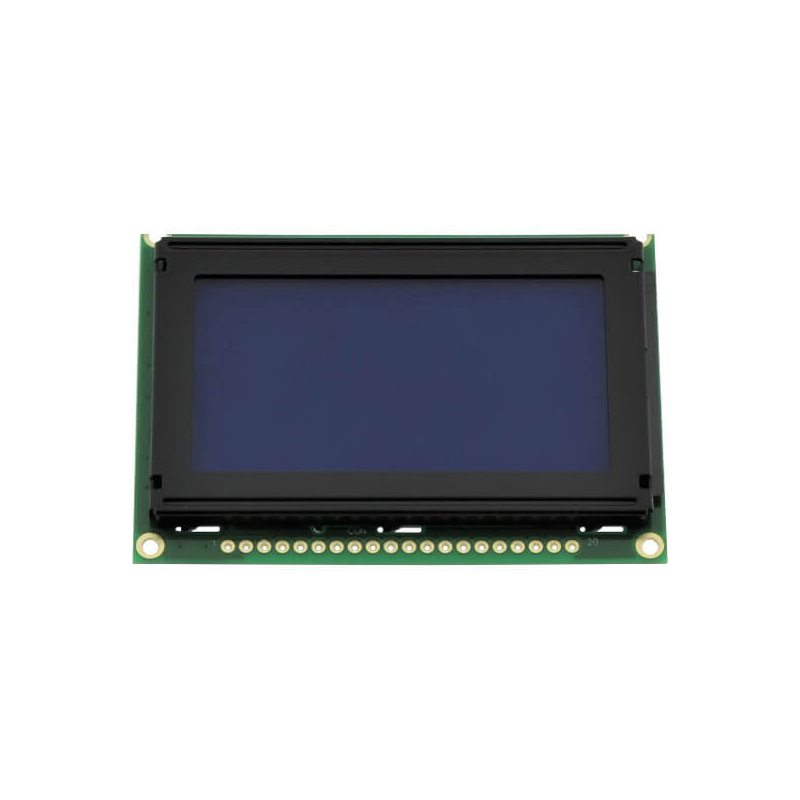

WG12864BP1-TMI-VN 128x64 3.3V Mavi Grafik LCD Ekran
FE48774
- Üretici
- Winstar
- Kılıf / Paket
- —
- Aile / Seri
- WG12864BP1
WG12864BP1-TMI-VN 128x64 3.3V Mavi Grafik LCD Ekran Hakkında
WG12864BP1-TMI-V#N, WINSTAR üretimi 128x64 dot grafik LCD modül; endüstriyel kontrol panelleri, ölçüm cihazları ve gömülü sistem uygulamaları için tasarlanmıştır. STN Negative Blue LCD yapısı ve Transmissive polarizatör kombinasyonu sayesinde yüksek kontrastlı ve net görüntü sunar. 6:00 görüş yönü ile özellikle panel montajlı uygulamalarda optimum okunabilirlik sağlar.
Modül 3.3 V tipik besleme gerilimi ile çalışır ve 6800 paralel arayüz desteği sayesinde birçok mikrodenetleyici platformuna doğrudan entegre edilebilir. Dahili NT7108 sürücü entegresi, grafik veri işleme ve segment sürüşünü kararlı şekilde yönetir. Beyaz LED arka aydınlatma, düşük ortam ışığında stabil görüntü performansı sağlar.
128x64 çözünürlük ve 0.4 x 0.4 mm dot pitch yapısı, kompakt tasarım gerektiren uygulamalarda yeterli grafik detay sunar. 58.8 x 31.4 mm aktif görüntüleme alanı ve 75 x 52.7 x 8.9 mm dış ölçüler, modülü endüstriyel muhafaza ve kontrol kartı tasarımlarına uygun hale getirir. Ürün RoHS uyumludur ve dokunmatik fonksiyon içermez.
| Özellik | Değer |
|---|---|
| Ürün Kodu | WG12864BP1-TMI-V#N |
| Kategori | Grafik LCD |
| Üretici | WINSTAR |
| Paket Tipi | BOX |
| RoHS | RoHS Belgeli |
| Çözünürlük | 128 x 64 Dot |
| Dot Pitch | 0.4 x 0.4 mm |
| Dokunmatik | Without Touch |
| Besleme Voltajı (Typ) | 3.3 V |
| Arayüz | 6800 |
| Sürücü Entegresi | NT7108 |
| Arka Işık | LED, White |
| LCD Modu | STN Negative Blue |
| Polarizatör / Görüş Yönü | Transmissive, W.T 6:00 |
| Görüntüleme Alanı | 58.8 x 31.4 mm |
| Dış Ölçüler (U x G x Y) | 75 x 52.7 x 8.9 mm |
| Ürün Durumu | - |
